1.1. Автоматические выключатели ВА 47-29, ВА47-100.


Описание.

Автоматические выключатели ВА47-29 и ВА47-100 - электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно-, двух-, трех- и четырехполюсное исполнение; монтаж автоматических выключателей производят но 35 мм монтажную DIN-рейку.

Преимущества.

• Большая отключающая способность - 10кА(для ВА 47-100)
• Пластины из серебряного композита на подвижных и неподвижных контактах
• Насечки на контактных зажимах, исключающие перегрев и оплавление проводов в местах присоединения
• Широкий диапазон рабочих температур от -40° до +50°С
• Работают в любом положении относительно вертикали
• Варианты исполнения на девятнадцать номинальных токов и три защитные характеристики (В, С иО)
• Срок службы не менее 15 лет

Принцип действия.

При перегрузках о защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

Назначение изделия.

Автоматические выключатели ВА 47-29 и ВА 47-100 — совре­менное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оператив­ного управления участками электрических цепей.
Выключатели выпускаются с защитными характеристиками В, С, D (ВА 47-100 только С, D).
Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 ЛГИ Е. 641.235.003.

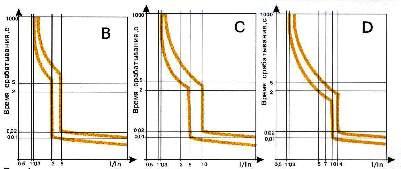

Время-токовые характеристики.
Время-токовые характеристики.

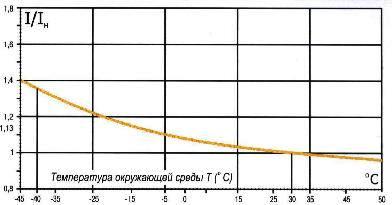

Зависимость номинального коммутируемого рабочего тока In от температуры окружающей среды.
Зависимость номинального коммутируемого рабочего тока In от температуры окружающей среды.

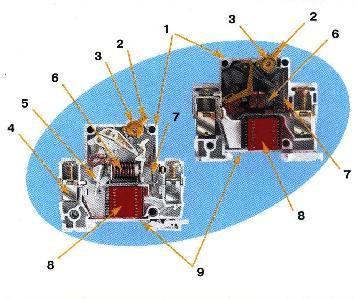

Внутреннее устройство.

1. Корпус из термостойкой ABS-пластмассы
2. Рукоятка управления
3. Указатель "ВКЛ/ВЫКЛ"
4. Присоединительные зажимы с насечкой для фиксации внешних проводников
5. Неподвижные и подвижные контакты из серебряного композита
6. Катушка электромагнитного расцепителя
7. Биметаллическая пластина теплового расцепителя
8. Дугогасительная камера
9. Посадочное место на DlN-рейку

Внутреннее устройство.
Габаритные и установочные размеры.
ВА 47-29
Габаритные и установочные размеры.
ВА 47-100
Габаритные и установочные размеры.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИВА 27-29ВА 47-100
Номинальное рабочее напряжение Ue, В230/400
Номинальный рабочий ток Iн, А0,5; 1,6; 2,5; 1; 2;3; 4; 5; 6; 8; 10; 13; 16; 20: 25; 32; 40; 50; 6310; 16; 25; 32; 35; 40; 50; 63; 80; 100
Номинальная частота тока сети. Гц5050
Напряжение постоянного тока на один полюс, не более, В4860
Наибольшая отключающая способность, не менее, кА4,510 (при cos?=0,45)

Электрическая износостойкость, циклов включения/отключения (В-О). не менее

60006000
Механическая износостойкость, циклов, не менее2000020000
Число полюсов1,2,3,41,2,3,4
Степень зашиты по ГОСТ 14254-96IP 20IP 20

Максимальное сечение провода, присоединяемого к зажимам, мм2

2535
Характеристика теплового расцепителяпо ГОСТ P 50345-99

Температура настройки, °С
При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой (рис. 2)

3040
Характеристика срабатывания электромагнитного расцепитепя (рис. 1)B, C, D tср<0,1cC и D tср<0,1c
Масса одного полюса, не более, кг0,1030,156
Диапазон рабочих температур, °С-40 ? +50-40 ? +50
Наличие драгоценных металлов (серебро), г/полюс0,3 ? 0,50,9 ? 1,2
