 Урок 4. Однолинейная схема электроснабжения (схема питающей сети).

Для начала, хотел бы напомнить что данные материалы предназначены не для проектировщиков, а для электротехнического персонала, проектирование для которых имеет эпизодический характер. А значит предполагает минимальные затраты на программное обеспечение и простоту его использования. Поэтому, блистать оригинальностью не будем, и начертим схему питающей сети, все в той же программе Visio.

Для начала, определимся, что целью нашего занятия является изучение одного из способов черчения уже разработанной схемы и поэтому чертить мы будем любую абстрактную схему питающей сети с произвольным набором элементов схемы.

 Принципиальные схемы питающей сети выполняют в однолинейном изображении согласно требованиям стандартов Единой системы конструкторской документации (ЕСКД) на правила выполнения электротехнических схем и в соответствии с требованиями ГОСТ 21.608.

  1.  Как обычно запускаем программу Visio и в меню Файл выбираем команду Создать документ. Для удобной работы со схемой питающей сети, на панели инструментов Привязать и приклеить, оставим включенным только пункт Привязка и Привязка к сетке.

    Рис. 1
  2. Настроим Параметры страницы:
    • В меню Файл выбираем команду Параметры страницы и открывшемся окне в закладке Размер страницы устанавливаем Предопределенный размер (предположим А3).
    • В этой же закладке выбираем Ориентацию страницы - альбомная.
    • В закладке Масштаб документа устанавливаем масштаб ( в нашем случае 1:1)
    • В закладке Свойства страницы: выбираем Тип - Передняя; вводим Имя; Единицы измерения - Миллиметры.
    • Ок
  3. Через меню Открыть, находим библиотеку трафаретов GOST Elektro... и открываем набор элементов Основные надписи. ГОСТ 2.104-68. Переносим на лист чертежа рамку, форму основной надписи и дополнительные графы. Заполняем необходимые надписи.
  4. Саму схему питающей сети можно начертить используя трафареты типовых обозначений из библиотеки GOST Elektro... или трафареты имеющиеся у Вас в распоряжении. Но целесообразнее воспользоваться трафаретами входящими в состав набора Питающая сеть, которые специально разработаны для черчения схем этого вида и входят в состав Комплекта для черчения электрических схем.
    Через меню Открыть, находим библиотеку трафаретов Питающая сеть, и открываем все находящиеся в папке наборы элементов.
  5. Используя трафареты из открытых наборов, начинаем комплектовать схему питающей сети:
    • Из набора фигур Текст, переносим на лист чертежа "боковик" по форме 5, ГОСТ 21.608, в данном случае пользовательский вариант. В случаи необходимости изменить его под свои нужды, можно разгруппировать и удалить не нужные текстовые блоки, добавить новые методом копирования, изменить размеры.
    • Размещаем на чертеже трафарет питающих шин распределительного пункта:

      Рис. 2
    • и последовательно элементы одной из отходящих линий (элементы отдельных трафаретов выделены цветом для наглядности):


      1. Трафарет (фигуру) аппарата защиты.

      2. Трафарет питающей линии (или кабельной)

       3. Трафарет текстового блока параметров электроприемника.



  6. Выделяем мышью соответствующие текстовые поля и вносим свои значения.

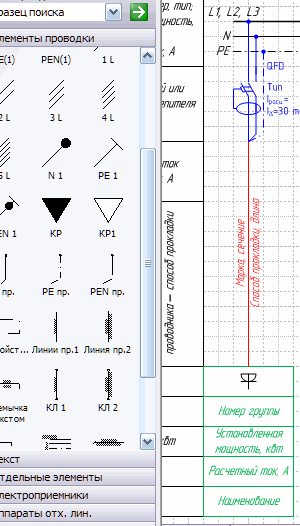

    при необходимости наносим на схему соответствующие символы из открытых наборов трафаретов: нулевой рабочий проводник , нулевой защитный проводник , нулевой защитный и нулевой рабочий совмещены , символ количества проводников в линии , и т. д.
  7. В схемах питающей сети, отображение питания групп в основном однотипно, и поэтому схемы питания остальных групп, во многих случаях можно изобразить методом копирования уже начерченной, а затем внести соответствующие изменения. Копировать удобнее уже известным методом:
    - выделяем все элементы группы мышью,
    - нажимаем клавишу Ctrl, и подводим указатель мыши до появления возле указателя значка +,
    - нажав левую кнопку мыши, перемещаем скопированный блок на новое место,
    - для копирования следующих групп выполним команду - Повторить последнее действие, нажав клавишу F4 необходимое количество раз.
    - внести корректировку в тексты.

Аналогично перемещаем из набора трафаретов элементы схемы для ввода. Заполняем надписи, пояснения и схема питающей сети у нас готова. Ниже представлен шаблон схемы с дополнительными пояснениями, который Вы можете открыть в новом окне в натуральном размере:

Схема питающей сети

 Для черчения последующих схем питающей сети, можно использовать в качестве шаблона уже начерченные схемы, и тогда время на создание новой схемы значительно сократится и составит 20-40 минут в зависимости от размера.
