Как сканировать чертеж (рисунок) формата А3-А0, используя сканер формата А4.

Часто возникают ситуации, когда необходимо сканировать и распечатать или сохранить чертеж большего формата, чем имеется в наличии сканер А4. В этой статье мы с Вами рассмотрим один из вариантов решения этой проблемы с помощью программы Visio. Мы отсканируем чертеж фрагментами, а используя Visio, соберем снова в один чертеж большого формата.

Для начала, нам необходимо сканировать и сохранить на жестком диске отдельные участки нашего чертежа.

Для этого нам необходимо разделить чертеж разметкой на участки размером формата А4. Как правило чертежи большого формата хранятся сложенными по размеру формата А4 для хранения в стандартных папках или альбомах схем. Эти чертежи уже готовы для сканирования.
Если чертеж в развернутом виде, его необходимо аккуратно свернуть "гармошкой" и пополам или на 3-4 части в зависимости от размера, чтобы получились участки размером А4. Чертеж, который нельзя гнуть, можно разметить с обратной стороны карандашом.

Сканировать будем частями, слева на право, сверху в низ. Укладываем чертеж в верхний левый угол сканера и, задав максимальную площадь сканирования, сохраняем фрагмент чертежа в отдельную папку. У всех сканеров площадь сканирования несколько больше чем формат А4, поэтому отсканированный фрагмент у нас получится с перекрытием области изгиба на 3-5 мм. Далее изгибаем отсканированную область вверх и сканируем следующую область. Продолжаем аналогично сканировать, пока все фрагменты чертежа не окажутся в одной папке.

Далее просматриваем отсканированные фрагменты, и при необходимости подчищаем и исправляем перекос в любом графическом редакторе, а так же сжимаем (не путать с изменением размера) фрагменты до разрешения для документов. Если фрагменты не требуют чистки, остальные операции с фрагментами можно выполнить и в Visio.

Для примера я сканировал небольшой плакат формата А3, и у меня получилось два фрагмента А4.

Теперь, когда все фрагменты чертежа у нас готовы к "стыковке" в один общий чертеж, запускаем программу Visio.

  1. В меню Файл - Создать документ.

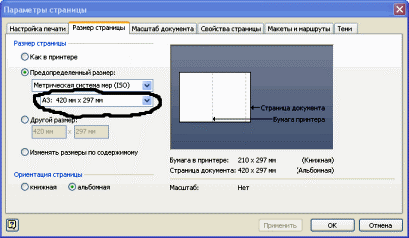

  2. В меню Файл - Параметры страницы - Размер страницы, устанавливаем предопределенный размер Вашего исходного размера чертежа ( в нашем примере А3).
    устанавливаем предопределенный размер Вашего исходного размера чертежа
  3. На панели инструментов "Привязать и приклеить" отключаем функции "Привязка" и "Приклеивание".
    На панели инструментов
  4. В меню "Вставка", выбираем "Рисунок" - "Из файла", находим папку с фрагментами нашего чертежа и выбираем первый фрагмент.
  5. Открывшийся фрагмент чертежа, помещаем в правый верхний угол листа.

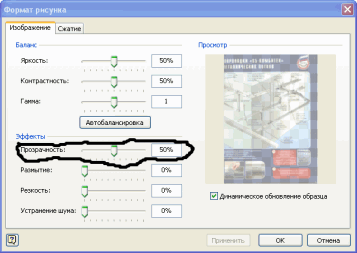

  6. Если фрагмент немного перекошен, выбираем его и в меню Формат, открываем окно Формат рисунка и устанавливаем эффект Прозрачность приблизительно на 50%. Нажимаем кнопку ОК.
    Формат рисунка

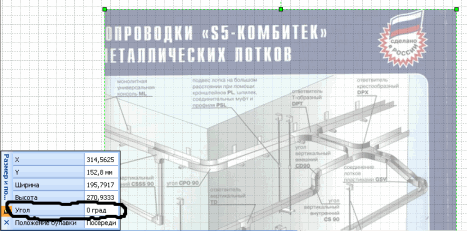

  7. Теперь наш фрагмент стал полупрозрачным, и сквозь него проглядывает сетка. Сравнивая визуально вертикальные и горизонтальные линии (строки) с линиями сетки, мы можем качественно выправить фрагмент. Для этого в меню Вид, откроем окошечко Размер и положение и выделим строку Угол. Введем значение угла и нажмем клавишу Ввод - фрагмент повернется против часовой стрелки. Для поворота по часовой стрелке значения угла вводим с отрицательным знаком. Таким образом, мы выправим наш фрагмент.
    Поворот фрагмента
  8. Теперь мы можем вернутся к функции "Формат рисунка", и вернуть параметр прозрачность в 0%. Здесь же можно настроить параметры яркости, контрастности, гаммы, в закладке “Сжатие” изменить размер файла, разрешение.
  9. Следующим этапом, левее вставленного фрагмента, вставляем второй фрагмент, и при необходимости проводим с ним действия п.п. 6-7.

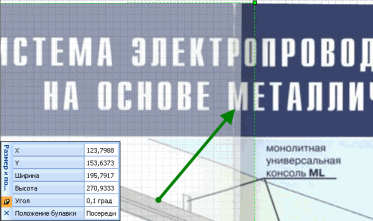

  10. Подводим второй фрагмент к первому, увеличиваем масштаб до необходимой величины и, пользуясь тем, что второй фрагмент у нас еще прозрачный, точно позиционируем его, удерживая клавишу "Shift", с помощью клавиш "вправо-влево", "вверх-вниз".
    Второй фрагмент
  11. Со вторым фрагментом повторяем действия п.п.8. Иногда края фрагмента в месте перегиба бывают потрепаны, их можно обрезать, включив режим "Обрезка", и попробовать переместить фрагмент на задний план, используя панель инструментов "Действие".
  12. Таким образом, мы соединили два фрагмента в один. Аналогично "пристыковываем" все оставшиеся фрагменты. В нашем примере их всего два, поэтому уменьшаем масштаб таким образом, что бы была видна вся страница, мышкой выделяем весь чертеж, и группируем.

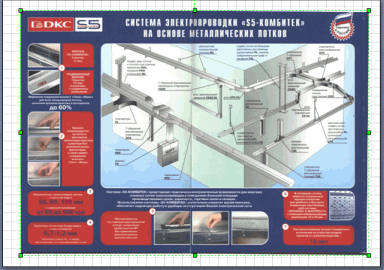

    Чертеж

Таким образом, у нас получился один, собранный из фрагментов чертеж, который можно сохранить как рисунок, распечатать, изменить масштаб, изменить произвольно размер, двигая мышкой за угол выделенного чертежа.

Конечно, если чертеж длительное время хранился в согнутом виде, потрепанные края стыков будут выделятся на чертеже.
