Таблица 1. Условные графические обозначения котлов и камер сгорания.

Наименование Обозначение
1. Котел, камера сгорания газотурбинной установки
  • общее обозначение
Котел, камера сгорания газотурбинной установки
  • 1.1. Котел паровой
Котел паровой
  • 1.2. Котел водяной (бойлер)
Котел водяной (бойлер)
  • 1.3. Камера сгорания газотурбинной установки, например, для производства горячего газа
Камера сгорания газотурбинной установки, например, для производства горячего газа
2. Пароперегреватель. Пароперегреватель
3. Котел с пароперегревателем. Котел с пароперегревателем

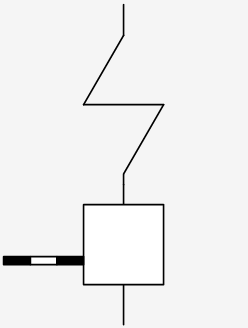

4. Котел на твердом топливе с паро-перегревателем Котел на твердом топливе с паро-перегревателем
5. Котел на газообразном топливе. Котел на газообразном топливе
6. Котел на жидком топливе. Котел на жидком топливе
7. Котел на горючих отходах. Котел на горючих отходах
8. Котел с электронагревом. Котел с электронагревом
9. Экономайзер. Экономайзер



В материале использованы изображения условных обозначений из Бибилотеки Visio Инженерные системы, предназначенной для создания чертежей и схем отопления, вентиляции, газоснабжения, санитарно-технических систем, энергетического оборудования и т.д.
