| НАЗНАЧЕНИЕ ИЗДЕЛИЯ |
|---|
| Пускатель ручной кнопочный предназначен для ручного включения и отключения трехфазных асинхронных электродвигателей. Пускатель обеспечивает защиту электродвигателя от перегрузки и короткого замыкания, так как снабжен тепловыми и электромагнитными расцепителями и имеет дугогасительные камеры в каждом из трех полюсов. Тепловая защита имеет регулировку (0,6 - 1,0) le. Имеется по одной паре замыкающих и размыкающих блокировочных контактов для цепей управления. |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ПРКТ16-ЗМТ | ПРКТ32-ЗМТ | |
|---|---|---|---|
| Номинальное рабочее напряжение переменного тока Ue, В | 400, 600 | ||
| Номинальное напряжение изоляции Ui. В | 660 | ||
| Номинальное импульсное напряжение Uimp. кВ | 6 | ||
| Номинальный рабочий ток ток 1е. категория применения АС-3 (Ue<400B), А | 16 | 32 | |
| Диапазон уставки теплового расцепителя. А | 10...16 | 19...32 | |
| Уставка электромагнитного расцепителя, А | |||
| Номинальная мощность по АС-3, кВт | 230 В | 4 | 7.5 |
| 400 В | 7.5 | 15 | |
| Коммутационная износостойкость, циклов | 1000000 | ||
| Рассеяние мощности по каждому полюсу, Вт | 2.5 | ||
| Диапазон рабочих температур, °С | -20...+40 | ||
11111111111111111111
| РТИ 1301-1322 |
|---|
|

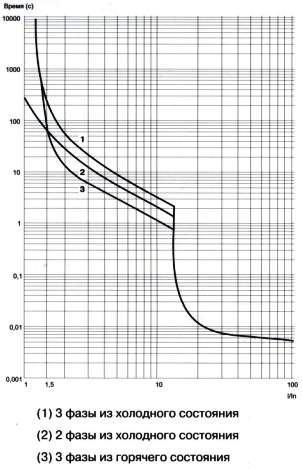

ВРЕМЯ-ТОКОВЫЕ ХАРАКТЕРИСТИКИ

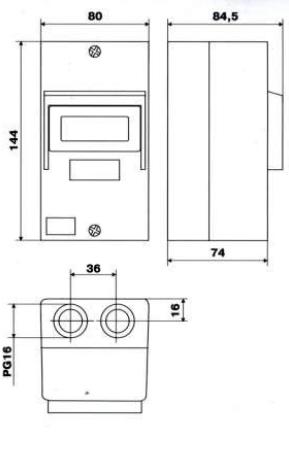

 ГАБАРИТНЫЕ РАЗМЕРЫ
 |
