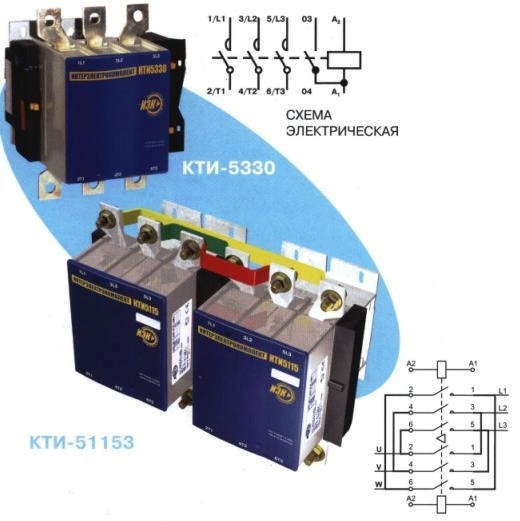

Вид. Схема подключения.



НАЗНАЧЕНИЕ ИЗДЕЛИЯ.
Контакторы электромагнитные серии КТИ торговой марки ИЭК предназначены для использования в схемах управления электроприводами для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 1000 В переменного тока частоты 50 Гц, а также могут быть использованы для включения и отключения других электроустановок.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1-2002. Степень защиты: 1Р00 по ГОСТ 14254-96.
Климатическое исполнение и категория размещения контакторов УХЛ4 по ГОСТ 15150-69. Рабочее положение - вертикальное с отклонением ± 30°.



ПАРАМЕТРЫ КТИ-
5115
КТИ-
5150
КТИ-
5185
КТИ-
5225
КТИ-
5265
КТИ-
5330
КТИ-
6400
КТИ-
6500
КТИ-
7630
Номинальное рабочее напряжение переменного тока Ue, В 230; 400; 660
Номинальное напряжение изоляции Ui, В 1000
Номинальный рабочий ток 1е, категория применения АС-3 (Un<400B), А 115 150 185 225 265 330 400 500 630
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 200 250 275 315 350 400 500 700 1000
Ном-ая нагрузка по АС-3, кВт 230 В 30 40 55 63 75 100 110 147 200
400 В 55 75 90 110 132 160 200 250 335
660В 80 100 110 129 160 220 280 335 450
Макс, кратковрем. нагрузка (t<1c), А 920 1200 1480 1800 2120 2640 3200 4000 5040
Условный ток короткого замыкания Inc. А 5000 10000 18000
Защита от сверхтоков - предох-ль gG, А 200 250 315 315 400 500 500 800 1000
Повторно-кратковрем. режим, циклов оперирования в час 120
Мощность рассеяния при ном. АС-3 5 8 12 16 21 31 42 45 48
АС-1 15 22 25 32 37 44 65 88 120



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ
ПАРАМЕТРЫ КТИ-
5115
КТИ-
5150
КТИ-
5185
КТИ-
5225
КТИ-
5265
КТИ-
5330
КТИ-
6400
КТИ-
6500
КТИ-
7630
Номинальное напряжение катушки управления Uc, В 230; 400; 660
Диапазоны напр-я упр-я Сраб. (0,8...1,1)Uc
Отп. (0,35...0,55)Uc
Мощность потреб-я катушки при Uc, ВА Сраб. 550 550 800 800 650 650 1075 1100 1650
Удерж. 45 45 55 55 10 10 15 18 22
Время сраб., мс Замык. 23-35 23-35 23-35 23-35 40-
65
40-
65
40-
75
40-
75
40-
80
Размык. 5-15 5-15 7-15 7-15 100-
170
100-
170
100-
170
100-
170
100-
200
Электр-я износо-
устойч-ть, коммута-
ционных циклов, млн.
АС-3 0,8 0,8 0,8 0,7 0,7 0,6 0,5 0,5 0,4
АС-1 0,5 0,5 0,5 0,4 0,4 0,3 0,3 0,3 0,25
Механическая износоуст-ть, млн. ком. циклов 1 1 1 1 1 1 0,8 0,8 0,8
Мощность рассеяния, Вт/полюс 12-16 12-16 18-24 18-24 8 8 14 18 20



ПРИСОЕДИНЕНИЕ СИЛОВОЙ ЦЕПИ
ПАРАМЕТРЫ КТИ-
5115
КТИ-
5150
КТИ-
5185
КТИ-
5225
КТИ-
5265
КТИ-
5330
КТИ-
6400
КТИ-
6500
КТИ-
7630
Шина двойная, каждая размером, мм 20х3 25х3 25х3 32х4 30х4 30х5 30х5 40х5 60х5
Провод с наконечником, мм2 95 120 150 185 240 240 2х150 2х240 -
Диаметр винта, мм 6 8 8 10 10 10 10 10 12
Момент затяжки. Н*м 10 18 18 35 35 35 35 35 58



ПРИСОЕДИНЕНИЕ ЦЕПИ УПРАВЛЕНИЯ
ПАРАМЕТРЫ ЗНАЧЕНИЯ
Гибкий кабель без наконечника, мм2 1 или 2 пров. 1-4
Гибкий кабель с наконечником. мм2 1 пров. 1-4
2 пров. 1-2.5
Жесткий кабель без наконечника, мм2 1 или 2 пров. 1-4
Момент затяжки, Н*м 1-2.5
