| НАЗНАЧЕНИЕ ИЗДЕЛИЯ. |
|---|

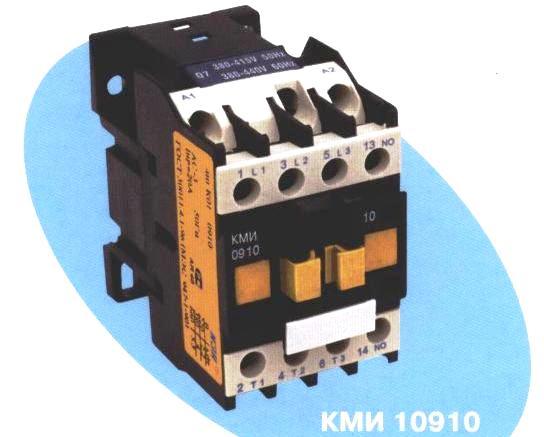

| Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95А предназначены для пуска асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В. Все исполнения на ток нагрузки до 40А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40А - две группы (замыкающую и размыкающую). Контакторы позволяют дистанционно управлять цепями освещения, коммутировать трехфазные конденсаторные батареи и первичные обмотки трехфазных низковольтных трансформаторов. |
| ОПИСАНИЕ. |
|---|
|
Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи. Управление работой контактора осуществляется с помощью многовитковой катушки, расположенной на среднем стержне неподвижной части Ш-образной магнитной системы.
|
| ПРИНЦИП ДЕЙСТВИЯ. |
|---|
| Под воздействием электромагнитного поля втягивающей катушки, возникающего при протекании через нее тока, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных мостиков. Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы. |
| ПРЕИМУЩЕСТВА. |
|---|
|

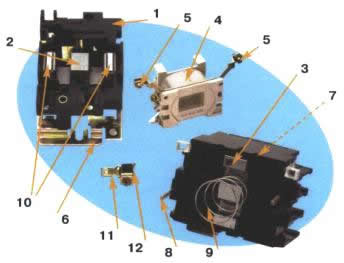

| ВНУТРЕННЕЕ УСТРОЙСТВО. |
|---|
 1. Основание из термостойкой ABS-пластмассы
2. Неподвижная часть магнитной системы 3. Подвижная часть магнитной системы 4. Втягивающая катушка 5. Контактные зажимы 6. Металлическая платформа (для номиналов свыше 25А) 7. Траверса с подвижными мостиковыми контактами 8. Крепежный винт 9. Возвратная пружина 10. Алюминиевые кольца 11. Неподвижный контакт 12. Присоединительный зажим с насечкой для фиксации внешних проводников
|
| ТАБЛИЦА СООТВЕТСТВИЯ КОНТАКТОРОВ | |||||
|---|---|---|---|---|---|
| КМИ - (ИЭК) | Аналог | ||||
| ПМЛ - (Александрийский з-д. Украина) | ПМ15-063 (Кашинский з-д Россия, Гомельский з-д, Беларусь) | ||||
| 9А | 10910, 10911 | 9А | 1160 М, 1161 М | ||
| РЕВЕРС | 10930 | ||||
| 12А | 11210, 11211 | 1561 М | |||
| РЕВЕРС | 11230 | 1561 М | |||
| 18А | 11810, 11811 | 16А | 1160 ДМ, 1161 ДМ | ||
| РЕВЕРС | 11830 | 1561 ДМ | |||
| 25А | 22510. 22511 | 25 А | 2160 М, 2161 М | ||
| РЕВЕРС | 22530 | 2561 М | |||
| 32А | 23210, 23211 | 2160 М, 2161 М | |||
| РЕВЕРС | 23230 | 2561 М | |||
| 40А | 34011 | 40А | 3160 ДМ, 3161ДМ | 40А | 111 |
| РЕВЕРС | 34032 | 3161ДМ | 301 | ||
| 50А | 35011 | 3160 ДМ, 3161ДМ | |||
| РЕВЕРС | 35032 | 3161ДМ | |||
| 65А | 46511 | 63 А | 4160 М | 63 А | 401 |
| РЕВЕРС | 46532 | 4560 М | |||
| 80А | 48011 | 80А | 4160 ДМ | ||
| РЕВЕРС | 48032 | 4560 ДМ | |||
| 95А | 49511 | ||||
| РЕВЕРС | 49532 | ||||

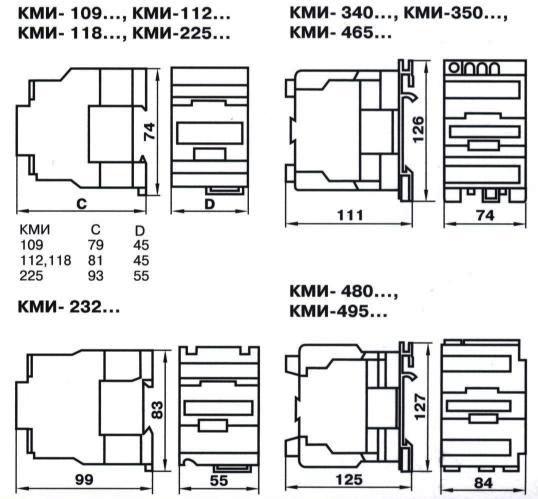

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
| Износостойкость контакторов кми в зависимости от категории применения, циклов в-о, млн. | ||||
|---|---|---|---|---|
| КМИ | Электрическая | Механическая | ||
| АС-1 | АС-3 | АС-4 | ||
| 10910 | 0,55 | 1,7 | 0.065 | 20 |
| 11210 | 0,7 | 1,7 | 0,075 | 20 |
| 11810 | 1.0 | 1,4 | 0,055 | 20 |
| 22510 | 1.3 | 1,4 | 0,045 | 20 |
| 23210 | 1.3 | 1,6 | 0,042 | 20 |
| 34010 | 1.3 | 1,5 | 0.03 | 20 |
| 35010 | 1.3 | 1,4 | 0.032 | 15 |
| 46510 | 1,4 | 1,4 | 0.032 | 15 |
| 48010 | 1.2 | 1.2 | 0.025 | 15 |
| 49510 | 0,7 | 0,9 | 0,02 | 15 |
| Ном-ый ток In, A | Ток термической стойкости Itn, A |
Допустимая номинальная кратковрем. нагрузка для 1 мин, А | Допустимая номинальная кратковрем. нагрузка для 1 мин, А | Мощность нагрузки, кВт | ||
|---|---|---|---|---|---|---|
| 9 | 25 | 210 | 61 | 2,2 | 4 | 5,5 |
| 12 | 25 | 210 | 61 | 3 | 5,5 | 7,5 |
| 18 | 32 | 240 | 84 | 4 | 7,5 | 10 |
| 25 | 40 | 380 | 120 | 5,5 | 11 | 15 |
| 32 | 50 | 430 | 138 | 7,5 | 15 | 18,5 |
| 40 | 60 | 720 | 165 | 11 | 18,5 | 30 |
| 50 | 80 | 810 | 208 | 15 | 22 | 33 |
| 65 | 80 | 900 | 260 | 18,5 | 30 | 37 |
| 80 | 125 | 900 | 320 | 22 | 37 | 45 |
| 95 | 125 | 1100 | 400 | 25 | 45 | 45 |
| Маркировка катушек управления контакторов кми в зависимости от напряжения питающей сети | ||||||
|---|---|---|---|---|---|---|
| Напряжение на катушке | 24 | 36 | 110 | 230 | 400 | 660 |
| Переменный ток частотой 50 Гц | В5 | D5 | F5 | М5 | Q5 | Y5 |
