Описание

Расцепитель РМ47 выполнен в габарите однополюсного автоматического выключателя ВА47.

Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм сброса независимого расцепления автоматических выключателей. При срабатывании независимого расцепителя из лицевой панели выступает кнопка "ВОЗВРАТ". Для повторного включения отключившегося автоматического выключателя необходимо нажать на кнопку "ВОЗВРАТ" до фиксации.

Данная особенность исполнения конструкции РМ47 позволяет определить причину отключения автоматического выключателя: появление сверхтока в защищаемой цепи либо снижение напряжения до недопустимого значения.

РМ47 имеет встроенную цепь контроля работоспособности, которая приводится в действие кнопкой "ТЕСТ". При нажатии на кнопку "ТЕСТ" происходит срабатывание расцепителя и отключение автоматического выключателя.



Назначение изделия.
Расцепитель минимального напряжения РМ47 предназначен для отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47 при недопустимом снижении напряжения.



Технические характеристики.
Номинальное рабочее напряжение переменного тока частотой 50 Гц, В ~230
Напряжение срабатывания, В ~170
Потребляемая мощность, не более, ВА 3
Степень защиты IP20
Диапазон рабочих температур, °С -40...+50
Сечение подключаемых проводников, мм2 1 - 25
Сторона присоединения к автоматическому выключателю правая



Вид и габаритные размеры

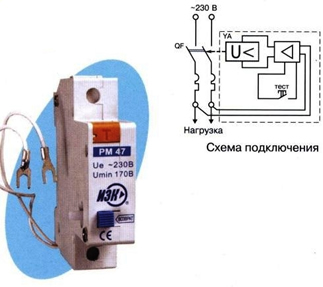

Расцепитель минимального напряжения РМ47 - внешний вид и схема подключения.
Расцепитель минимального напряжения РМ47 - внешний вид и схема подключения.
