| ОПИСАНИЕ |
|---|
| Реле РТИ является электрическим коммутационным устройством, имеющим собственное потребление электроэнергии. |
| НАЗНАЧЕНИЕ ИЗДЕЛИЯ |
|---|
|
Электротепловые реле РТИ предназначены для защиты от асимметрии, затянутого пуска, заклинивания ротора и перегрузки электродвигателей. Для защиты от тока короткого замыкания необходимо предохранители или автоматические соответствующего номинала. |
| ПРИНЦИП ДЕЙСТВИЯ |
|---|
| Под действием протекающего тока термобиметаллическая пластина изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока (уставки срабатывания) радиус изгиба пластины становиться достаточным для размыкания контактов, через которые подается напряжение питания катушки удержания контактора. Происходит отключение нагрузки от сети. Все термобиметаллические пластины воздействуют на размыкающие контакты через общее «коромысло». |

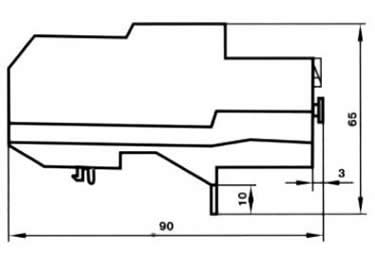

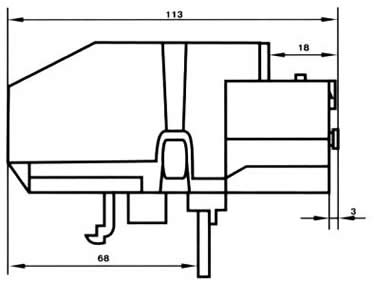

| Габаритные размеры |
|---|
|
|
|
|
| ОСНОВНЫЕ ПАРАМЕТРЫ И ВЗАИМОЗАМЕНЯЕМОСТЬ С РЕЛЕ СЕРИИ РТЛ | ||||||||
|---|---|---|---|---|---|---|---|---|
| РТИ | АНАЛОГ РТЛ | Мощность защищаемого электродвигателя, кВт | ||||||
| Габарит реле по току, А |
Код испол- нения |
Пределы регули- ровки |
Габарит реле по току, А |
Код испол- нения |
Пределы регули- ровки |
|||
| 230 В | 400 В | 660 в | ||||||
| 25 | 1301 | 0,1 -0,16 | 25 | 100104 | 0,1 -0,16 | - | - | - |
| 1302 | 0.16-0,25 | 100204 | 0.16-0,25 | - | - | - | ||
| 1303 | 0,25-0,4 | 100304 | 0,25-0,4 | - | - | - | ||
| 1304 | 0,4-0,63 | 100404 | 0,4-0,63 | - | - | 0,37 | ||
| 1305 | 0,63-1,0 | 100504 | 0,63-1,0 | - | - | 0,75 | ||
| 1305 | 1,0-1,6 | 100604 | 1,0-1,6 | - | 0,37 | 1,1 | ||
| 1306 | 1,6-2,5 | 100704 | 1,6-2,5 | 0,37 | 0,75 | 1,5 | ||
| 1308 | 2,5-4,0 | 100804 | 2,5-4,0 | 0,75 | 1,5 | 3,0 | ||
| 1310 | 4,0-6,0 | 101004 | 4,0-6,0 | 1,1 | 2,2 | 4,0 | ||
| 1312 | 5,5-8,0 | 101204 | 5,5-8,0 | 1,8 | 3,0 | 5,5 | ||
| 1314 | 7,0-10,0 | 101404 | 7,0-10,0 | 2,2 | 4,0 | 7,5 | ||
| 1316 | 9,0-13,0 | 101604 | 9,0-13,0 | 3,0 | 5,5 | 10,0 | ||
| 1321 | 12,0-18,0 | 102104 | 12,0-18,0 | 4,0 | 7,5 | 15,0 | ||
| 1322 | 17,0-25,0 | 102204 | 17,0-25,0 | 5,5 | 11,0 | 18,5 | ||
| 95 | 3353 | 23,0-32,0 | 80 | 205304 | 23,0-32,0 | 7,5 | 15,0 | 22,0 |
| 3355 | 30,0-40,0 | 205504 | 30,0-40,0 | 10,0 | 18,5 | 30,0 | ||
| 3357 | 37,0-50,0 | 205704 | 37,0-50,0 | 11,0 | 22,0 | 37,0 | ||
| 3359 | 48,0-65,0 | 205904 | 48,0-65,0 | 15,0 | 25,0 | 45,0 | ||
| 3361 | 55,0-70,0 | 206104 | 55,0-70,0 | 18,5 | 30,0 | 55,0 | ||
| 3363 | 63,0-80,0 | 206304 | 63,0-80,0 | 22,0 | 37,0 | 55,0 | ||
| 3365 | 80,0-93,0 | - | 80,0-93,0 | - | - | - | ||
