3.6. Выключатели кнопочные с механической блокировкой (ручные пускатели) серии ВКИ.

НАЗНАЧЕНИЕ

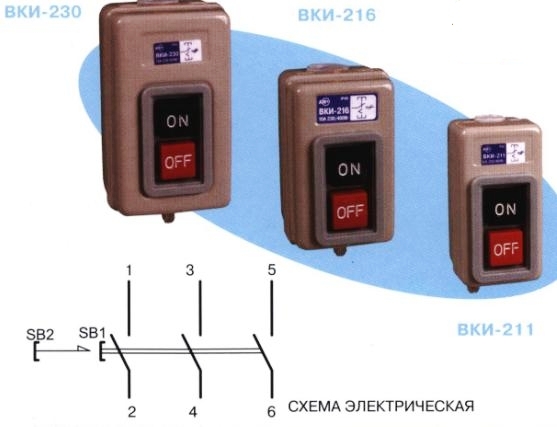

Выключатели кнопочные с механической блокировкой (ручные пускатели) серии ВКИ (далее выключатели) предназначены для нечастых коммутаций одно и трехфазных нагрузок индуктивного и активного характера (электродвигателей, осветительных и нагревательных приборов) и соответствуют требованиям ГОСТ Р 50030.4.1-2002. Область применения - электрифицированные строительные машины и механизмы (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.). Во всех случаях использования выключателей необходимо предусматривать защиту от сверхтоков перегрузки и коротких замыканий (предохранитель, автоматический выключатель), так как выключатели не имеют встроенной защиты от сверхтоков. Выключатели кнопочные с механической блокировкой (ручные пускатели) серии ВКИ

НАЗНАЧЕНИЕ

Выключатели кнопочные с механической блокировкой (ручные пускатели) серии ВКИ (далее выключатели) предназначены для нечастых коммутаций одно и трехфазных нагрузок индуктивного и активного характера (электродвигателей, осветительных и нагревательных приборов) и соответствуют требованиям ГОСТ Р 50030.4.1-2002.

Область применения - электрифицированные строительные машины и механизмы (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.).

Во всех случаях использования выключателей необходимо предусматривать защиту от сверхтоков перегрузки и коротких замыканий (предохранитель, автоматический выключатель), так как выключатели не имеют встроенной защиты от сверхтоков.

Выключатели кнопочные с механической блокировкой (ручные пускатели) серии ВКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИПОИСПОЛНЕНИЯ		ПКТИ 20 (ПКТ61)	ПКТИ 40 (ПКТ62)	ПКТИ 60 (ПКТ63)
НАИМЕНОВАНИЕ ПАРАМЕТРА		ПКТИ 20 (ПКТ61)	ПКТИ 40 (ПКТ62)	ПКТИ 60 (ПКТ63)
Номинальное рабочее напряжение, В		~230/400
Номинальная частота тока сети, Гц		50
Номинальное рабочее напряжение Ue, В		6	10	16
Номинальная нагрузка в категории применения АС-3, кВт	230 В	0.75	1.5	2.5
Номинальная нагрузка в категории применения АС-3, кВт	400 В	1.5	2.2	3.7
Защита от сверхтоков - предохранитель gG, А		6	10	16
Частота коммутаций в час, циклов В-0		30
Электрическая износостойкость, циклов В-0		10000
Механическая износостойкость, циклов В-0		20000
Степень защиты по ГОСТ 14254-96		IP40
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4
Масса, кг		0.13	0.18	0.23

111111

УСТРОЙСТВО и ПРИНЦИП РАБОТЫ
Выключатели серии ВКИ состоят из пластмассового основания, разделенного на три секции, каждая из которых снабжена встречно-направленными латунными контактодержателями с приклепанными медными с серебряным покрытием (0,5 мм) контактами, имеющими насечку. К противоположным концам контактодержателей с помощью винтов с тарельчатыми шайбами присоединяют проводники сети и нагрузки. Основание имеет направляющие с окнами-защелками, в которых движется контактирующая траверса с вставленными в нее подпружиненными мостиковыми контактами. При нажатии на нее траверса опускается, сжимая две возвратные пружины, замыкая и прижимая к неподвижным контактам подпружиненные мостики. Контактная система установлена и закреплена в стальном основании защитной оболочки с закрытыми пластмассовыми заглушками отверстиями для проводников. Крышка оболочки снабжена кнопками-толкателями "Пуск"-"Стоп" с механической блокировкой. При нажатии кнопки "Пуск" давление через тело кнопки передается траверсе с подвижными контактами. После замыкания контактов выключателя происходит срабатывание механизма блокировки кнопки "Пуск" в нажатом состоянии. При нажатии кнопки "Стоп" механизм блокировки освобождает кнопку "Пуск", которая возвращается в исходное состояние под действием возвратных пружин траверс.

УСТРОЙСТВО и ПРИНЦИП РАБОТЫ

Выключатели серии ВКИ состоят из пластмассового основания, разделенного на три секции, каждая из которых снабжена встречно-направленными латунными контактодержателями с приклепанными медными с серебряным покрытием (0,5 мм) контактами, имеющими насечку. К противоположным концам контактодержателей с помощью винтов с тарельчатыми шайбами присоединяют проводники сети и нагрузки.

Основание имеет направляющие с окнами-защелками, в которых движется контактирующая траверса с вставленными в нее подпружиненными мостиковыми контактами. При нажатии на нее траверса опускается, сжимая две возвратные пружины, замыкая и прижимая к неподвижным контактам подпружиненные мостики. Контактная система установлена и закреплена в стальном основании защитной оболочки с закрытыми пластмассовыми заглушками отверстиями для проводников. Крышка оболочки снабжена кнопками-толкателями "Пуск"-"Стоп" с механической блокировкой. При нажатии кнопки "Пуск" давление через тело кнопки передается траверсе с подвижными контактами. После замыкания контактов выключателя происходит срабатывание механизма блокировки кнопки "Пуск" в нажатом состоянии. При нажатии кнопки "Стоп" механизм блокировки освобождает кнопку "Пуск", которая возвращается в исходное состояние под действием возвратных пружин траверс.
