Типы светосигнальных индикаторов
| ТИП | Ø, мм | КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ | ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|---|---|
| AL-22 Рис. 1 |
22 | Светосигнальный индикатор с быстросъёмной головкой Цвет:  Светофильтр конусный |
Сигнализация состояния электрических цепей. | Подсветка неоновой лампой BA9S на 230 В, металлизированное кольцо. Подключение — проводами под зажимной винт. |
| AL-22TE Рис. 2 |
22 | Светосигнальный индикатор с быстросъёмной головкой Цвет: Светофильтр цилиндрический плоский |
Сигнализация состояния электрических цепей. | Подсветка неоновой лампой BA9S на 230 В. Подключение — проводами под зажимной винт. |
| ENR-22 Рис. 3 |
22 | Светосигнальный индикатор с быстросъёмной головкой Цвет: Светофильтр цилиндрический плоский. Снабжён отражателем-концентратором |
Сигнализация состояния электрических цепей. | Подсветка неоновой лампой BA9S на 230 В. |
| AD-22DS Рис. 4 |
22 | Светосигнальный индикатор |
Сигнализация состояния электрических цепей. | Подсветка светодиодной матрицей. Напряжение 230 В. |
Внешний вид и габаритные размеры
AL-22
AL-22
AL-22TE

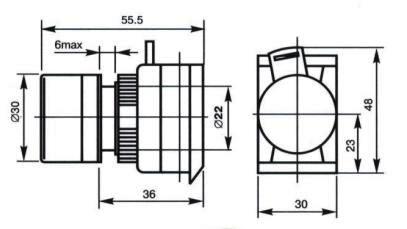

AL-22TE — габариты
AD-22DS
ENR-22
ENR-22 / AD-22DS — габариты
