Камеры одностороннего обслуживания серии КСО-202В

Схемы главных цепей

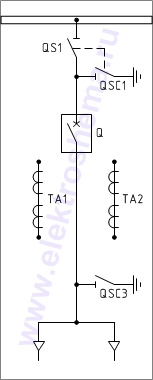

01 Ввод или
отходящая линия.
02 Ввод или
отходящая линия.

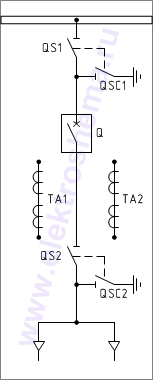

03 Ввод или
отходящая линия.

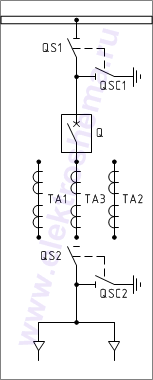

04 Ввод или
отходящая линия.

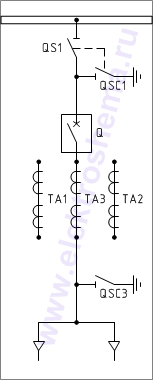

КСО-202В-01 Схема главных цепей. КСО-202В-02 Схема главных цепей. КСО-202В-03 Схема главных цепей. КСО-202В-04 Схема главных цепей.

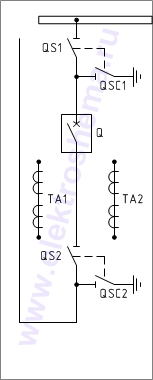

05 Ввод или
отходящая линия.

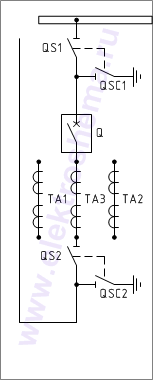

06 Ввод или
отходящая линия.

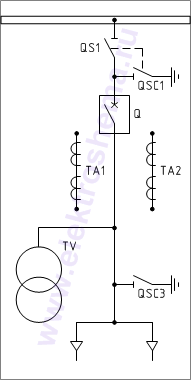

07 Ввод или
отходящая линия.
КСО-202В-05 Схема главных цепей. КСО-202В-06 Схема главных цепей. КСО-202В-07 Схема главных цепей

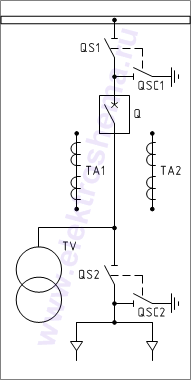

08 Ввод или
отходящая линия.

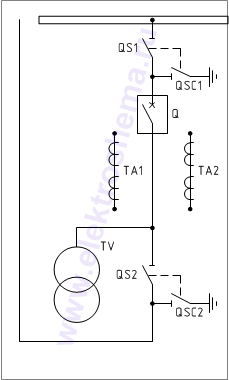

09 Ввод или
отходящая линия.
10 Ввод или
отходящая линия.

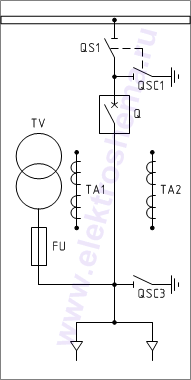

КСО-202В-08 Схема главных цепей. КСО-202В-09 Схема главных цепей. КСО-202В-10 Схема главных цепей.

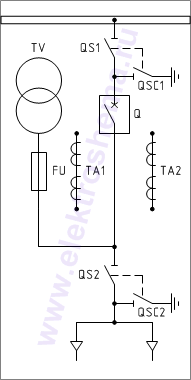

11 Ввод или
отходящая линия.

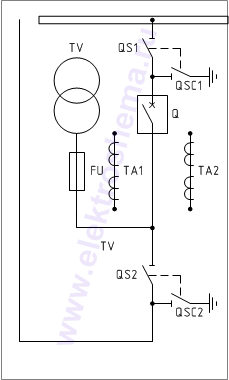

12 Ввод или
отходящая линия.

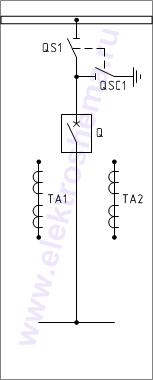

13 Секционный
выключатель.
КСО-202В-11 Схема главных цепей. КСО-202В-12 Схема главных цепей. КСО-202В-13 Схема главных цепей.

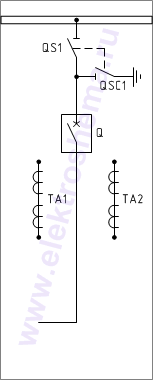

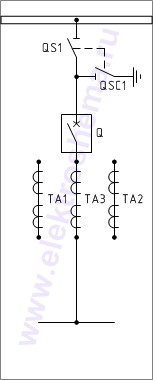

14 Секционный выключатель. 15 Секционный выключатель. 16 Секционный выключатель. 17 Секционный выключатель.
КСО-202В-14 Схема главных цепей. КСО-202В-15 Схема главных цепей. КСО-202В-16 Схема главных цепей. КСО-202В-17 Схема главных цепей.

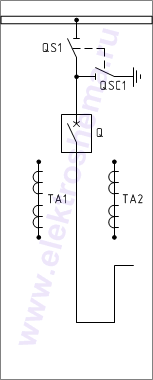

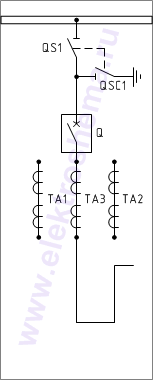

18 Секционный выключатель. 19 Секционный выключатель. 20 Секционный выключатель. 21 Секционный выключатель.

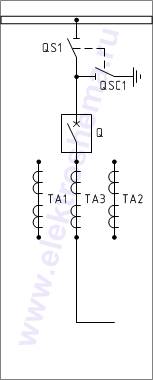

КСО-202В-18 Схема главных цепей. КСО-202В-19 Схема главных цепей. КСО-202В-20 Схема главных цепей. КСО-202В-21 Схема главных цепей.

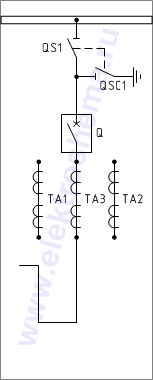

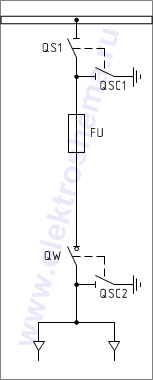

22 Секционный выключатель. 23 Отходящая линия с предохранителями,
выключателем нагрузки
24 Отходящая линия с предохранителями,
выключателем нагрузки
25 Отходящая линия с предохранителями,
выключателем нагрузки

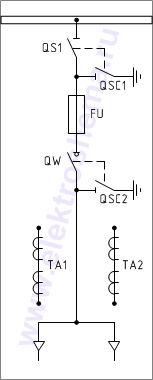

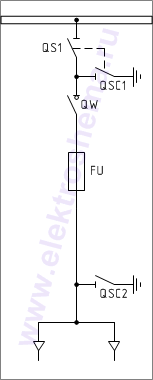

КСО-202В-22 Схема главных цепей. КСО-202В-23 Схема главных цепей. КСО-202В-24 Схема главных цепей. КСО-202В-25 Схема главных цепей.



26 Отходящая линия с предохранителями,
выключателем нагрузки

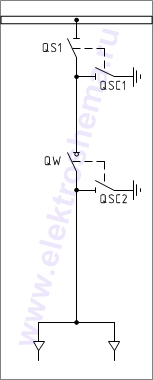

27 Отходящая линия с предохранителями,
выключателем нагрузки
28 Отходящая линия с предохранителями,
выключателем нагрузки

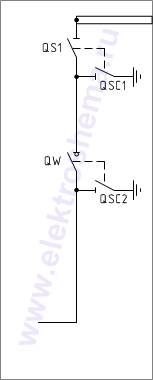

29 Секционный выключатель
КСО-202В-26 Схема главных цепей. КСО-202В-27 Схема главных цепей. КСО-202В-28 Схема главных цепей. КСО-202В-29 Схема главных цепей.

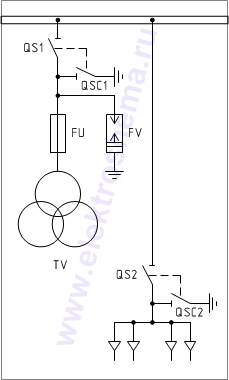

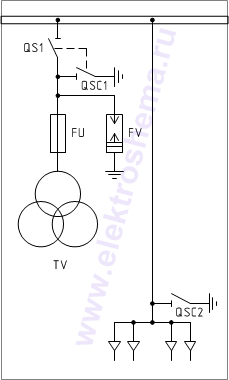

30 Секционный выключатель 31 ТН (трансформатор напряжения) с кабельной сборкой 32 ТН (трансформатор напряжения) с кабельной сборкой
КСО-202В-30 Схема главных цепей. КСО-202В-31 Схема главных цепей. КСО-202В-32 Схема главных цепей.

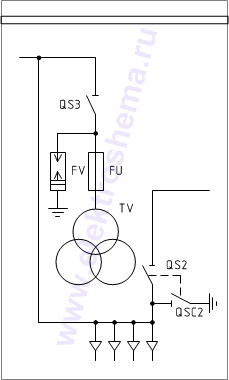

33 ТН (трансформатор напряжения) с кабельной сборкой 34 ТН (трансформатор напряжения) с кабельной сборкой

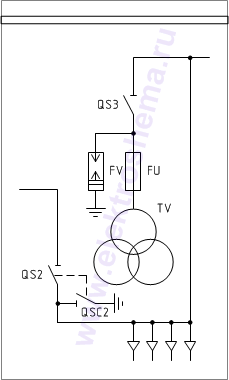

КСО-202В-33 Схема главных цепей. КСО-202В-34 Схема главных цепей.

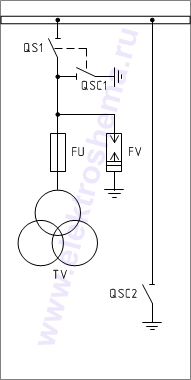

35 ТН с заземлением
сборных шин

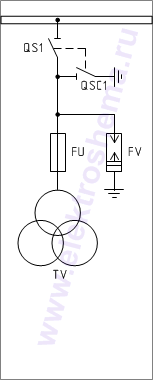

36 ТН
(трансформатор напряжения)
37 ТН
с боковым вводом

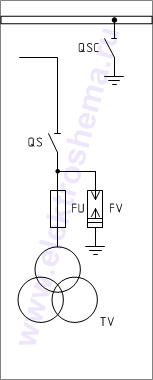

КСО-202В-35 Схема главных цепей. КСО-202В-36 Схема главных цепей. КСО-202В-37 Схема главных цепей.



38 ТН с боковым вводом 39 ТН с секционным разъединителем 40 ТН с секционным разъединителем
КСО-202В-38 Схема главных цепей. КСО-202В-39 Схема главных цепей. КСО-202В-40 Схема главных цепей.

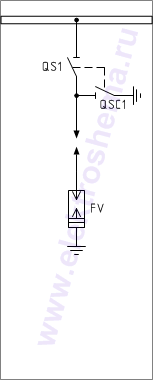

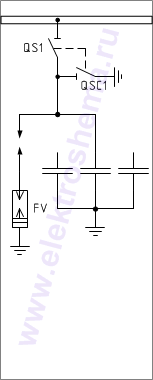

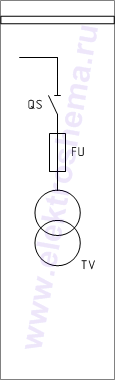

41 Камера с разрядниками и ОПН 42 Камера с конденсаторами, разрядниками и ОПН 43 ТСН (трансформатор собственных нужд) 44 ТСН (трансформатор собственных нужд)

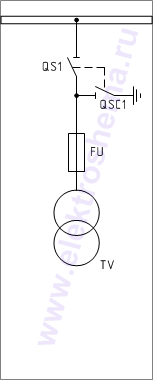

КСО-202В-41 Схема главных цепей. КСО-202В-42 Схема главных цепей. КСО-202В-43 Схема главных цепей. КСО-202В-44 Схема главных цепей.

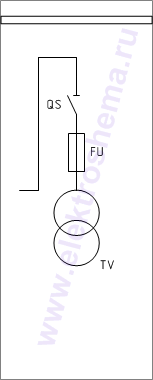

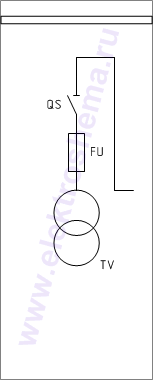

45 ТСН (трансформатор собственных нужд) 46 ТСН (трансформатор собственных нужд) 47 ТСН (трансформатор собственных нужд) 48 Секционный разъединитель

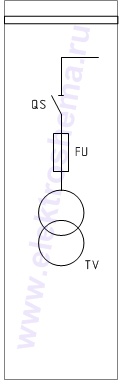

КСО-202В-45 Схема главных цепей. КСО-202В-46 Схема главных цепей. КСО-202В-47 Схема главных цепей. КСО-202В-48 Схема главных цепей.

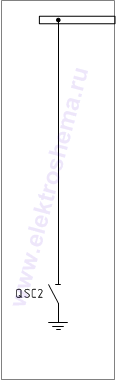

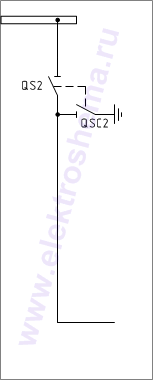

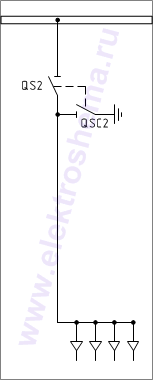

49 Секционный разъединитель 50 Заземление сборных шин 51 Заземление сборных шин 52 Кабельная сборка
КСО-202В-49 Схема главных цепей. КСО-202В-50 Схема главных цепей. КСО-202В-51 Схема главных цепей. КСО-202В-52 Схема главных цепей.

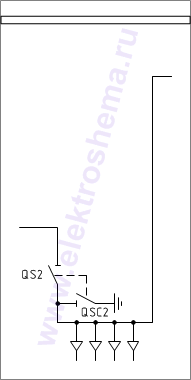

53 Кабельная сборка 54 Кабельная сборка 55 Кабельная сборка
КСО-202В-53 Схема главных цепей. КСО-202В-54 Схема главных цепей. КСО-202В-55 Схема главных цепей.

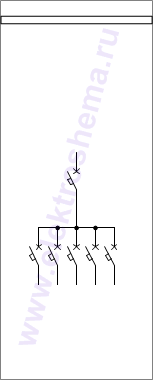

56 Кабельная сборка 57 Камера
собственных нужд

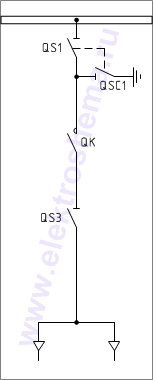

58 Отходящая линия
с контактором
КСО-202В-56 Схема главных цепей. КСО-202В-57 Схема главных цепей. КСО-202В-58 Схема главных цепей.

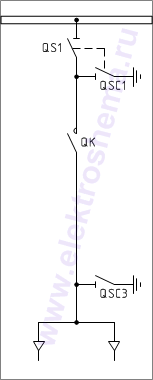

59 Отходящая
линия с контактором

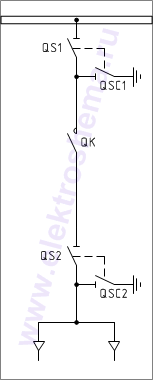

60 Отходящая
линия с контактором
КСО-202В-59 Схема главных цепей. КСО-202В-60 Схема главных цепей.



В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
