Камеры одностороннего обслуживания серии КСО-202ВМ

Схемы главных цепей

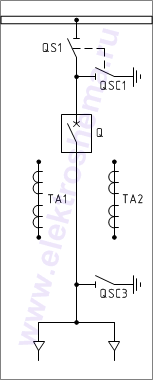

01 Ввод или
отходящая линия.

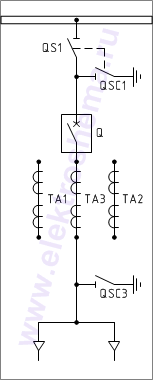

02 Ввод или
отходящая линия.

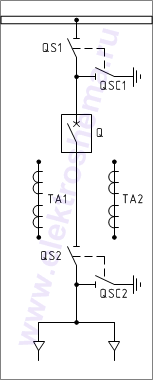

03 Ввод или
отходящая линия.
04 Ввод или
отходящая линия.
КСО-202ВМ-01 Схема главных цепей. КСО-202ВМ-02 Схема главных цепей. КСО-202ВМ-03 Схема главных цепей. КСО-202ВМ-04 Схема главных цепей.



05 Ввод или
отходящая линия.

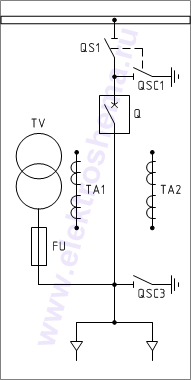

06 Ввод или
отходящая линия.

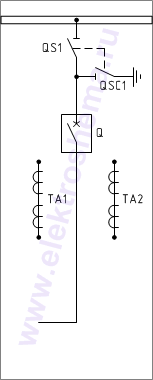

07 Секционный
выключатель.
КСО-202ВМ-05 Схема главных цепей. КСО-202ВМ-06 Схема главных цепей. КСО-202ВМ-07 Схема главных цепей.

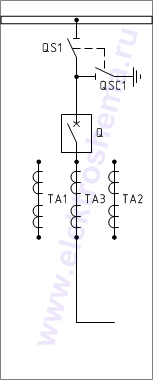

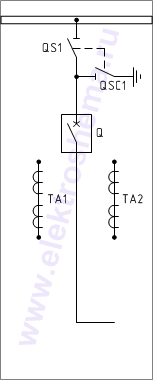

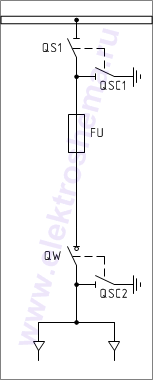

08 Секционный выключатель. 09 Секционный выключатель. 10 Секционный выключатель. 11 Отходящая линия с предохранителями,
выключателем нагрузки
КСО-202ВМ-08 Схема главных цепей. КСО-202ВМ-09 Схема главных цепей. КСО-202ВМ-10 Схема главных цепей. КСО-202ВМ-11 Схема главных цепей.

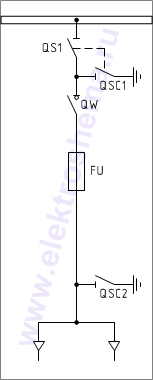

12 Отходящая линия с предохранителями,
выключателем нагрузки

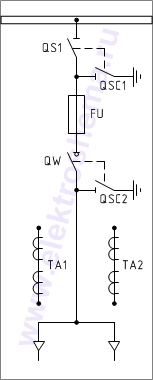

13 Отходящая линия с предохранителями,
выключателем нагрузки
14 Отходящая линия с предохранителями,
выключателем нагрузки

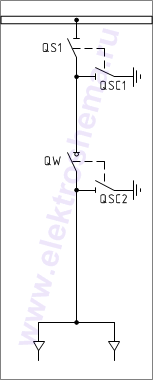

15 Отходящая линия с предохранителями,
выключателем нагрузки
КСО-202ВМ-12 Схема главных цепей. КСО-202ВМ-13 Схема главных цепей. КСО-202ВМ-14 Схема главных цепей. КСО-202ВМ-15 Схема главных цепей.



16 Секционный
выключатель

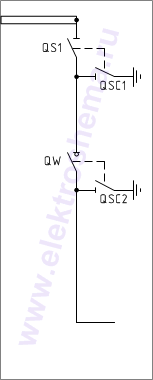

17 Секционный
выключатель
18 ТН с заземлением
сборных шин
КСО-202ВМ-16 Схема главных цепей. КСО-202ВМ-17 Схема главных цепей. КСО-202ВМ-18 Схема главных цепей.

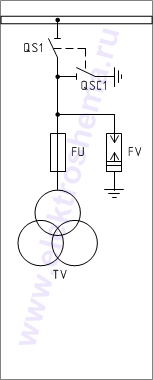

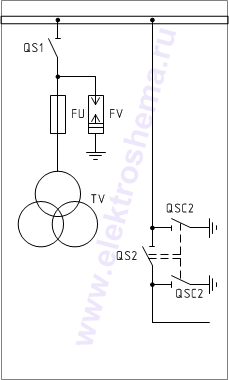

19 ТН (трансформатор напряжения) 20 ТН с секционным разъединителем 21 ТН с секционным разъединителем
КСО-202ВМ-19 Схема главных цепей. КСО-202ВМ-20 Схема главных цепей. КСО-202ВМ-21 Схема главных цепей.

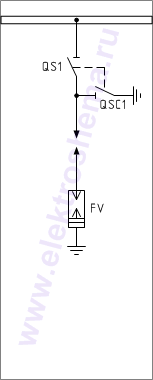

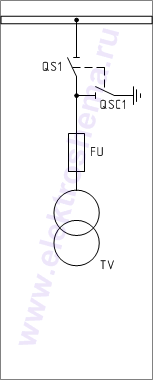

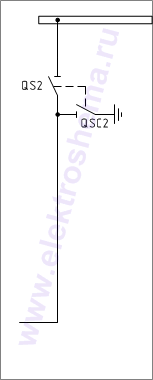

22 Камера с разрядниками и ОПН 23 Камера с конденсаторами, разрядниками и ОПН 24 ТСН (трансформатор собственных нужд) 25 Секционный разъединитель
КСО-202ВМ-22 Схема главных цепей. КСО-202ВМ-23 Схема главных цепей. КСО-202ВМ-24 Схема главных цепей. КСО-202ВМ-25 Схема главных цепей.

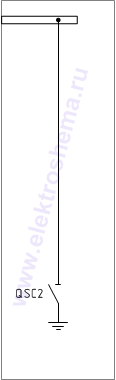

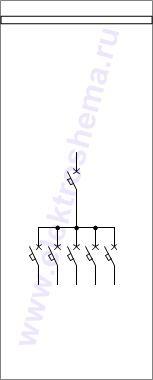

26 Секционный разъединитель 27 Заземление сборных шин 28 Заземление сборных шин 29 Камера собственных нужд
КСО-202ВМ-26 Схема главных цепей. КСО-202ВМ-27 Схема главных цепей. КСО-202ВМ-28 Схема главных цепей. КСО-202ВМ-29 Схема главных цепей.

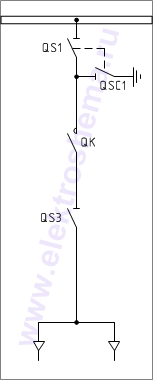

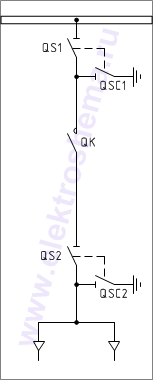

30 Отходящая линия с контактором 31 Отходящая линия с контактором 32 Отходящая линия с контактором
КСО-202ВМ-30 Схема главных цепей. КСО-202ВМ-31 Схема главных цепей. КСО-202ВМ-32 Схема главных цепей.





В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
