Камеры одностороннего обслуживания серии КСО-285

Схемы главных цепей


1

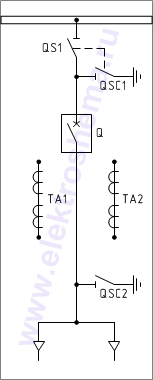

Отходящая линия
2

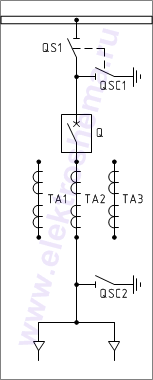

Отходящая линия

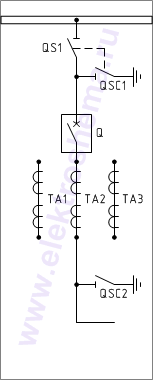

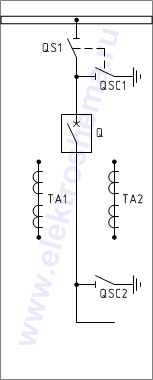

3 Шинный ввод, секционный выключатель 4 Шинный ввод, секционный выключатель
КСО-285-1 Схема главных цепей. КСО-285-2 Схема главных цепей. КСО-285-3 Схема главных цепей. КСО-285-4 Схема главных цепей.

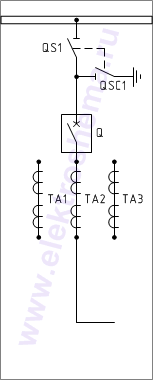

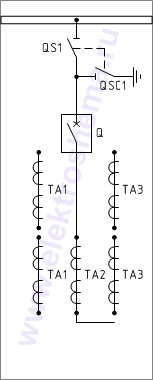

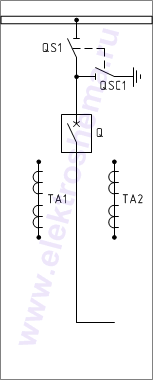

5 Секционный выключатель с боковым переходам 6 Секционный выключатель с боковым переходам 7 Секционный выключатель. 8 Шинный ввод. Отходящая линия
КСО-285-5 Схема главных цепей. КСО-285-6 Схема главных цепей. КСО-285-7 Схема главных цепей. КСО-285-8 Схема главных цепей.

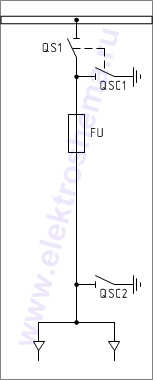

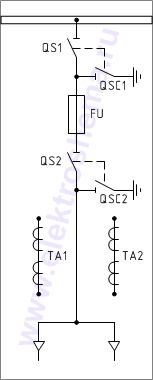

9 Отходящая линия 10 Отходящая линия 11 Отходящая линия
КСО-285-9 Схема главных цепей. КСО-285-10 Схема главных цепей. КСО-285-11 Схема главных цепей.

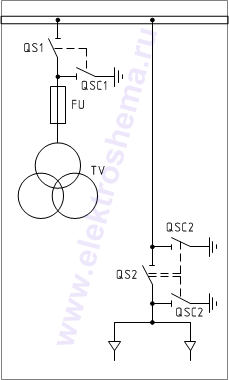

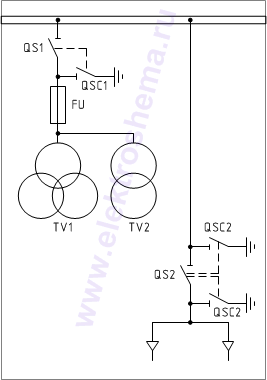

12 Трансформатор напряжения 12.1 Трансформатор напряжения
КСО-285-12 Схема главных цепей. КСО-285-12.1 Схема главных цепей.

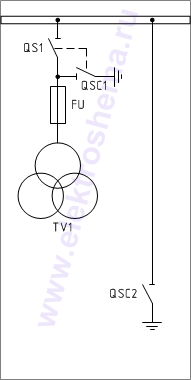

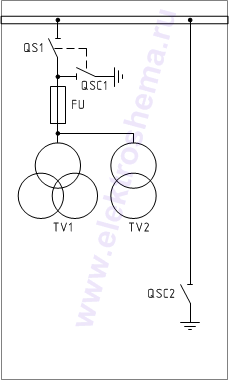

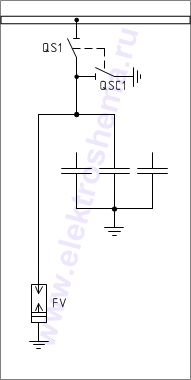

13 Трансформатор напряжения с заземлением сборных шин. 13.1 Трансформатор напряжения с заземлением сборных шин. 14 Камера с разрядниками и конденсаторами.
КСО-285-13 Схема главных цепей. КСО-285-13.1 Схема главных цепей. КСО-285-14 Схема главных цепей.

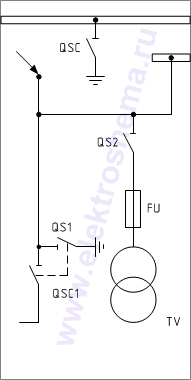

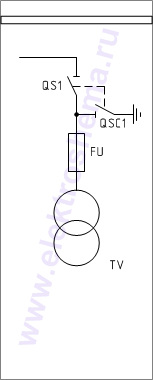

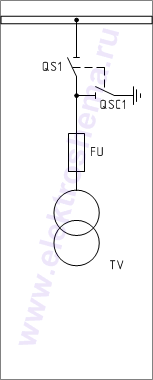

15 Трансформатор собственных нужд. 16 Трансформатор собственных нужд. 17 Камера с трансформатором напряжения.
КСО-285-15 Схема главных цепей. КСО-285-16 Схема главных цепей. КСО-285-17 Схема главных цепей.

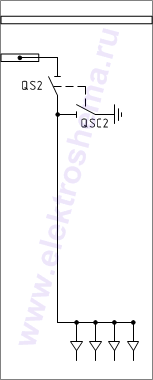

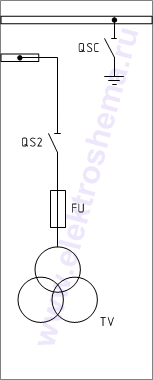

18 Камера с трансформатором напряжения. 19 Камера с трансформатором напряжения. 20 Кабальная сборка.
КСО-285-18 Схема главных цепей. КСО-285-19 Схема главных цепей. КСО-285-20 Схема главных цепей.

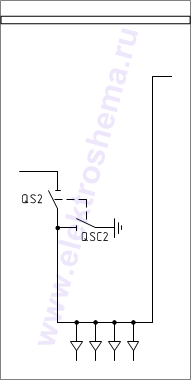

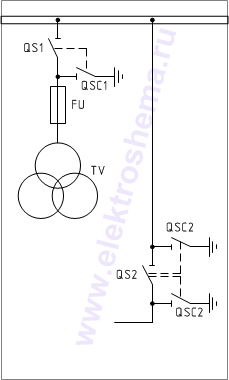

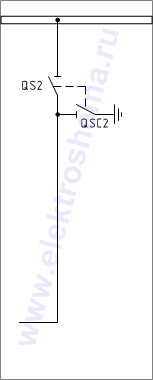

21 Кабальная сборка. 22 Камера с разъединителем секционного выключателя. 23 Камера с трансформатором напряжения.
КСО-285-21 Схема главных цепей. КСО-285-22 Схема главных цепей. КСО-285-23 Схема главных цепей.

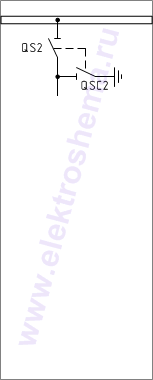

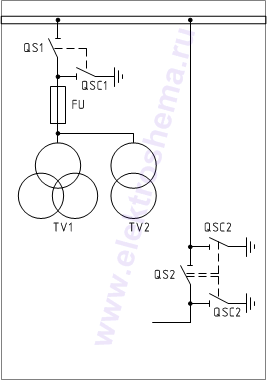

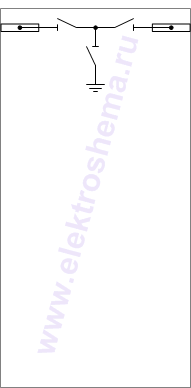

23.1 Камера с трансформаторами напряжения. 24 Камера с секционными разъединителями. 25 Камера под установку высоковольтных выключателей (резервная).
КСО-285-23.1 Схема главных цепей. КСО-285-24 Схема главных цепей. КСО-285-25 Схема главных цепей.

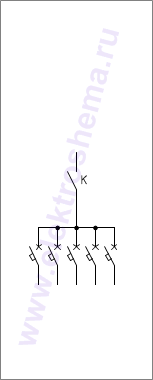

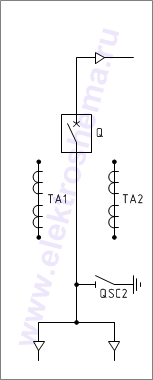

26 Камера собственных нужд. 27 Камера с высоковольтным выключателем.
КСО-285-26 Схема главных цепей. КСО-285-27 Схема главных цепей.
