КАМЕРЫ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ КСО-366

Схемы главных цепей

1 Ввод. Отходящая линия. 1з Ввод. Отходящая линия. 3Н Ввод. Отходящая линия.

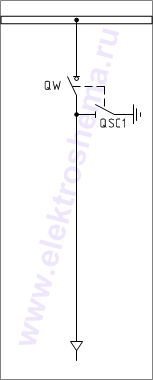

КСО-366-1, Ввод - отходящая линия. Схема главных цепей. КСО-366-1э Схема главных цепей. КСО-366-3Н Схема главных цепей.

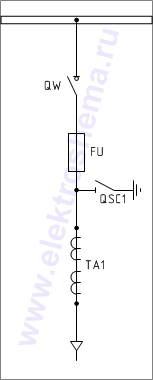

4Н Ввод. Отходящая линия. 5Н Ввод. Отходящая линия. 6Н Ввод. Отходящая линия.

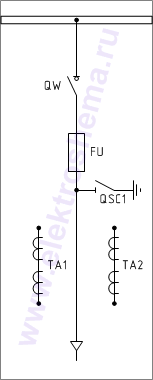

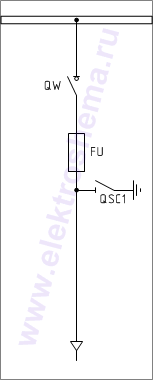

КСО-366-4Н Схема главных цепей. КСО-366-5Н Схема главных цепей. КСО-366-6Н Схема главных цепей.

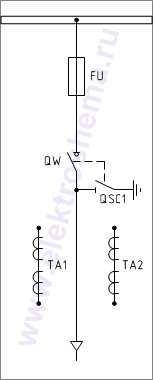

7Н Ввод. Отходящая линия. 8Н Ввод. Отходящая линия. 9Н Ввод. Отходящая линия.

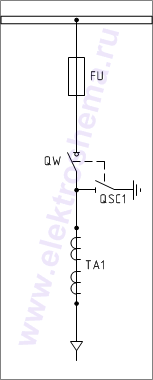

КСО-366-7Н Схема главных цепей. КСО-366-8Н Схема главных цепей. КСО-366-8Н Схема главных цепей.

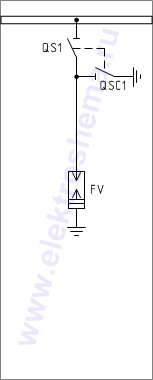

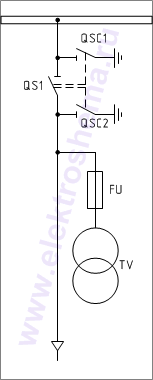

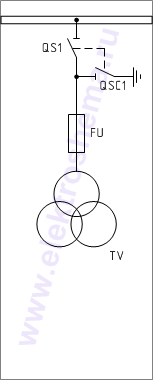

10 Ввод. Отходящая линия с ТСН. 11 Трансформатор напряжения. 12 Камера с разрядниками ОПН.
КСО-366-10 Схема главных цепей. КСО-366-11 Схема главных цепей. КСО-366-12 Схема главных цепей.

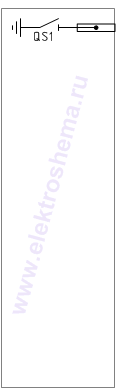

13 Секционный разъединитель. 14 Заземление сборных шин 15 Заземление сборных шин
КСО-366-13 Схема главных цепей. КСО-366-14 Схема главных цепей. КСО-366-15 Схема главных цепей.

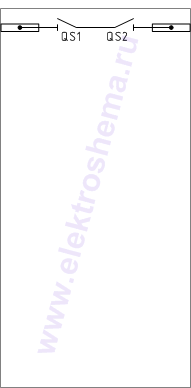

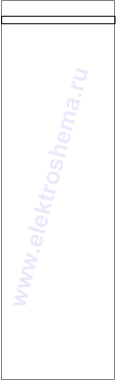

А300 Шинный мост без разъединителей. А300 Шинный мост с разъединителями. ШМР Шинный мост с разъединителями.
КСО-366-А300 Схема главных цепей. КСО-366-А300 Схема главных цепей. КСО-366-ШМР Схема главных цепей.



В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
