Камеры одностороннего обслуживания серии КСО-386

Схемы главных цепей

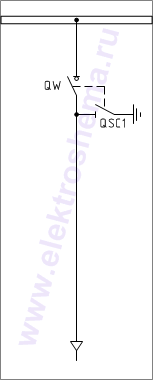

01 Ввод. Отходящая линия. 02 Ввод. Отходящая линия. 03 Ввод. Отходящая линия.

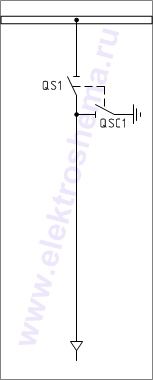

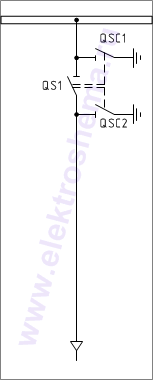

КСО-386-01 Схема главных цепей. КСО-386-02 Схема главных цепей. КСО-386-03 Схема главных цепей.

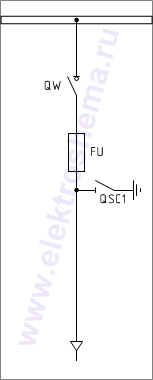

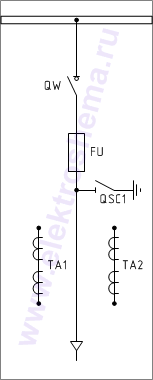

04 Ввод. Отходящая линия. 05 Ввод. Отходящая линия. 06 Ввод. Отходящая линия.

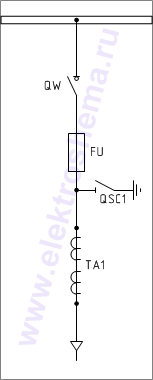

КСО-386-04 Схема главных цепей. КСО-386-05 Схема главных цепей. КСО-386-06 Схема главных цепей.

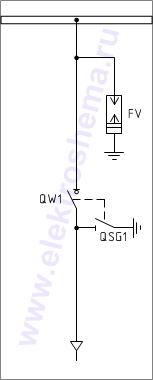

07 Ввод. Отходящая линия с разрядниками. 08 Ввод. Отходящая линия с разрядниками. 09 Ввод. Отходящая линия с разрядниками.
КСО-386-07 Схема главных цепей. КСО-386-08 Схема главных цепей. КСО-386-09 Схема главных цепей.



10 Ввод. Отходящая линия с ТСН. 11 Трансформатор напряжения. 12 (13) Отходящая линия с трансформатором собственных нужд.

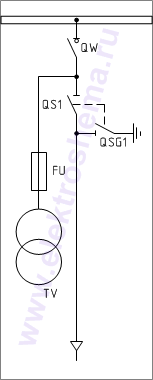

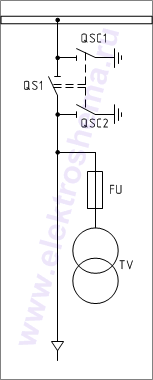

КСО-386-10 Схема главных цепей. КСО-386-11 Схема главных цепей. КСО-386-12 Схема главных цепей.

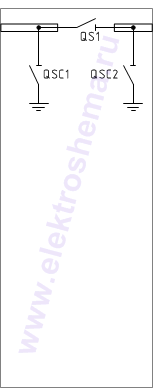

14 Шинный мост с разъединителями. 15 Заземление сборных шин 16 Заземление сборных шин 20
КСО-386-14 Схема главных цепей. КСО-386-15 Схема главных цепей. КСО-386-16 Схема главных цепей. КСО-386-20 Схема главных цепей.

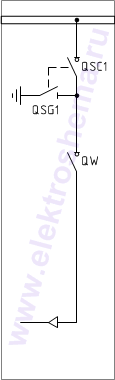

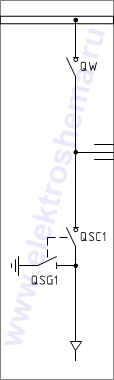

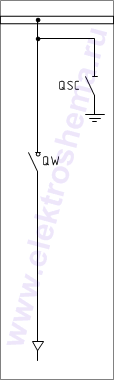

17 18 19 20

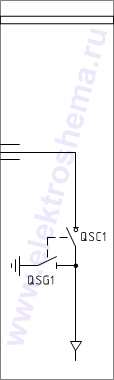

КСО-386-17 Схема главных цепей. КСО-386-18 Схема главных цепей. КСО-386-19 Схема главных цепей. КСО-386-20 Схема главных цепей.



21 22 ШМ Шинный мост без разъединителей.

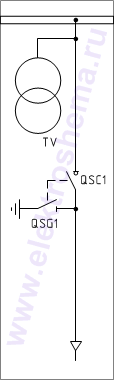

КСО-386-21 Схема главных цепей. КСО-386-22 Схема главных цепей. КСО-386-ШМ Схема главных цепей.



ШМР Шинный мост с разъединителями.

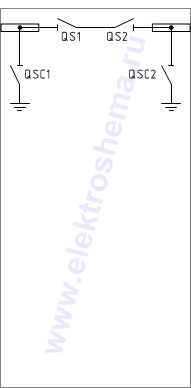

КСО-386-ШМР Схема главных цепей.



В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
