Камеры одностороннего обслуживания серии КСО-393
Схемы главных цепей

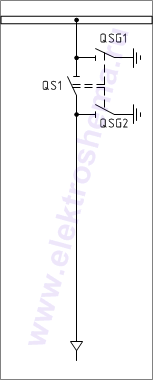

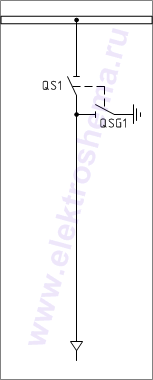

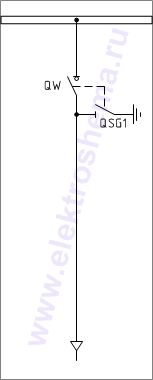

| 01 Ввод. Отходящая линия. | 02 Ввод. Отходящая линия. | 03 Ввод. Отходящая линия. |
 |
 |
 |

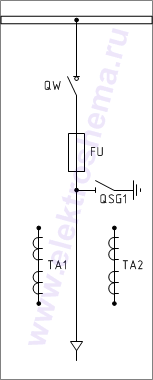

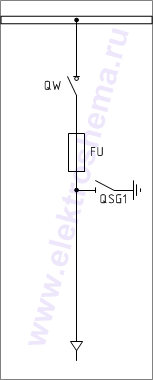

| 04 Ввод. Отходящая линия. | 05 Ввод. Отходящая линия. | 06 Ввод. Отходящая линия. |
 |
 |
 |

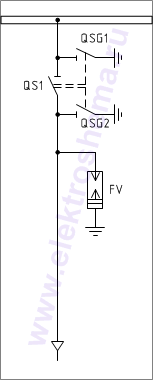

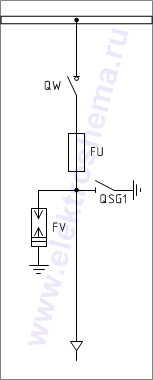

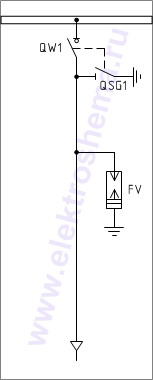

| 07 Ввод. Отходящая линия с разрядниками. | 08 Ввод. Отходящая линия с разрядниками. | 09 Ввод. Отходящая линия с разрядниками. |
 |
 |
 |

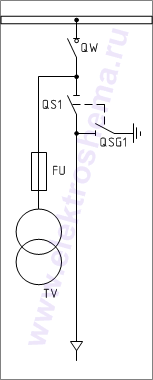

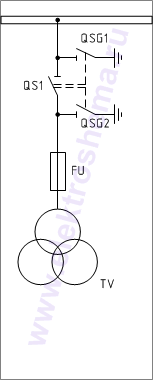

| 10 Трансформатор напряжения (НОЛ). | 11 Трансформатор напряжения (НТМИ). | 12 Отходящая линия с трансформатором собственных нужд. |
 |
 |
 |

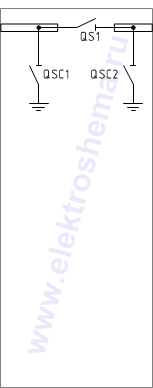

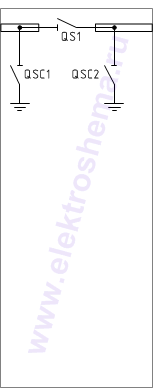

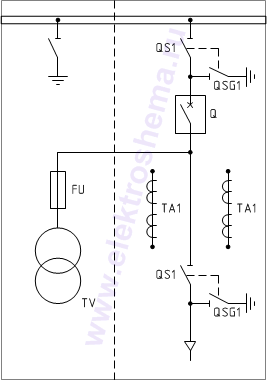

| 12В Отходящая линия с трансформатором собственных нужд, с вакуумным выключателем. | 14 Шинный мост с разъединителями. | 14Л Шинный мост с разъединителями. |
|
|
 |
 |

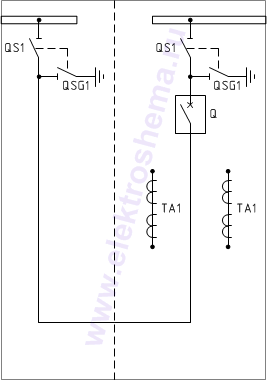

| 14В Шинный мост с вакуумным выключателем. | 15 Заземление сборных шин | 16 Заземление сборных шин |
 |
 |
 |

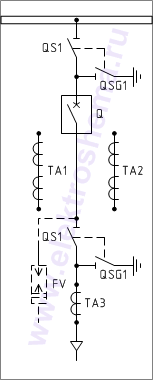

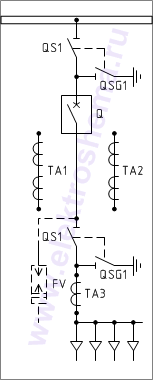

| 17В (17В1) Отходящая линия с вакуумным выключателем. | ШМ Шинный мост без разъединителей. | 17В2 Отходящая линия с вакуумным выключателем. |
 |
 |
 |

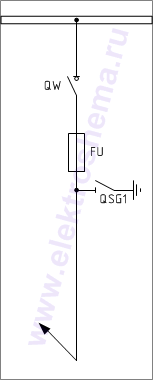

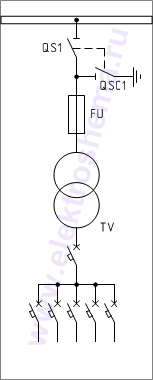

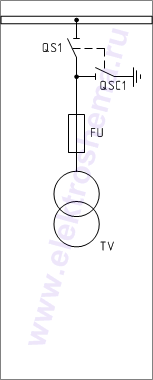

| 23 Трансформатор собственных нужд. | 23М Трансформатор собственных нужд. | 24 |
 |
 |
 |

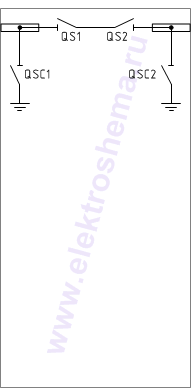

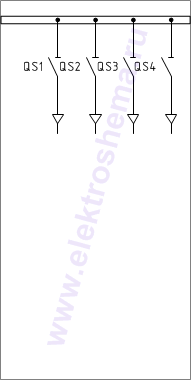

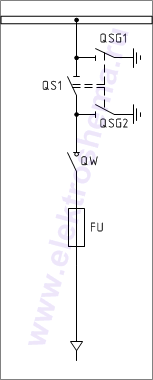

| ШМР Шинный мост с разъединителями. | 40 Отходящая линия. | 50 |
 |
 |
 |
В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
