Комплектные распределительные устройства «ELTEMA»

Схемы главных цепей

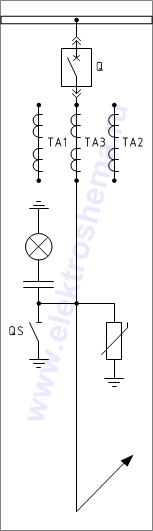

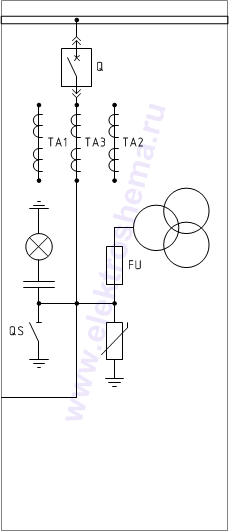

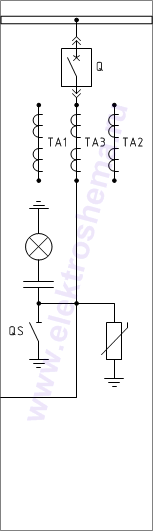

1 Шкаф с силовым выключателем. Ввод/вывод шинами сбоку. 1.1 Шкаф с силовым выключателем и измерительными трансформаторами напряжения. Ввод/вывод шинами сбоку. 2 Шкаф с силовым выключателем. Ввод/вывод шинами сзади.
КРУ «ELTEMA», схема 1. Схема главных цепей. КРУ «ELTEMA», схема 1.1. Схема главных цепей. КРУ «ELTEMA», схема 2. Схема главных цепей.

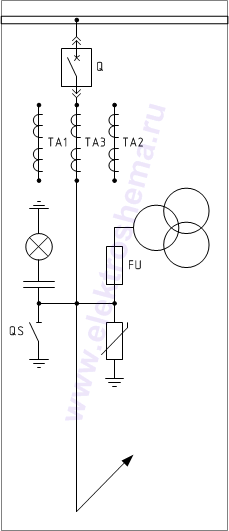

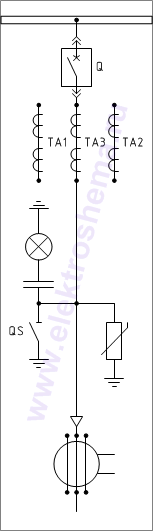

2.1 Шкаф с силовым выключателем и измерительными трансформаторами напряжения. Ввод/вывод шинами сзади. 3 Шкаф с силовым выключателем. Ввод/вывод кабелем снизу.
КРУ «ELTEMA», схема 2.1. Схема главных цепей. КРУ «ELTEMA», схема 3. Схема главных цепей.

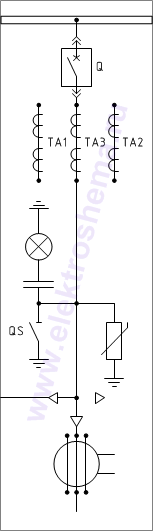

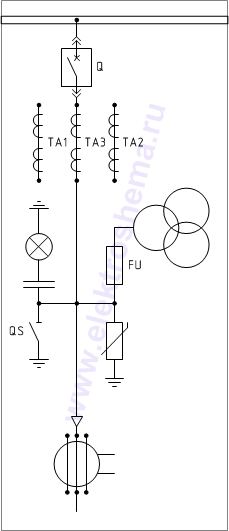

3.1 Шкаф с силовым выключателем и измерительными трансформаторами напряжения. Ввод/вывод кабелем снизу. 4 Шкаф с силовым выключателем. Ввод кабелем снизу. Вывод кабелем вбок.
КРУ «ELTEMA», схема 3.1. Схема главных цепей. КРУ «ELTEMA», схема 4. Схема главных цепей.

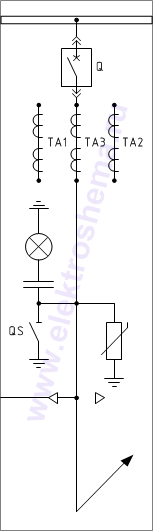

4.1 Шкаф с силовым выключателем и измерительными трансформаторами напряжения. Ввод кабелем снизу. Вывод кабелем вбок. 5 Шкаф с силовым выключателем. Ввод шинами сзади. Вывод кабелем вбок.
КРУ «ELTEMA», схема 4.1. Схема главных цепей. КРУ «ELTEMA», схема 5. Схема главных цепей.

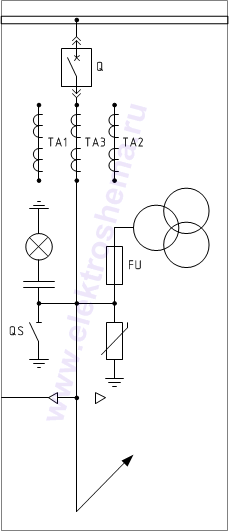

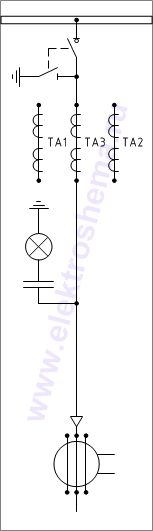

5.1 Шкаф с силовым выключателем и измерительными трансформаторами напряжения. Ввод шинами сзади. Вывод кабелем вбок. 6 Шкаф с контактором. Ввод/вывод кабелем снизу. 7 Шкаф с выключателем нагрузки и заземляющими ножами снизу. Ввод/вывод кабелем снизу.
КРУ «ELTEMA», схема 5.1. Схема главных цепей. КРУ «ELTEMA», схема 6. Схема главных цепей. КРУ «ELTEMA», схема 7. Схема главных цепей.

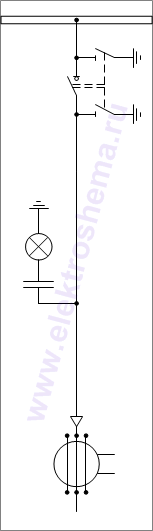

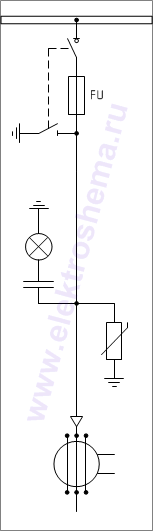

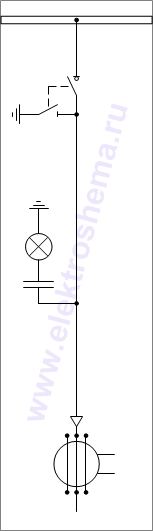

7.1 Шкаф с выключателем нагрузки и заземляющими ножами снизу. Ввод/вывод кабелем снизу. 7.2 Шкаф с выключателем нагрузки и двумя заземляющими ножами. Ввод/вывод кабелем снизу. 8 Шкаф с выключателем нагрузки, предохранителями и заземляющими ножами снизу. Ввод/вывод кабелем снизу.
КРУ «ELTEMA», схема 7.2. Схема главных цепей. КРУ «ELTEMA», схема 8. Схема главных цепей. КРУ «ELTEMA», схема 8.1. Схема главных цепей.

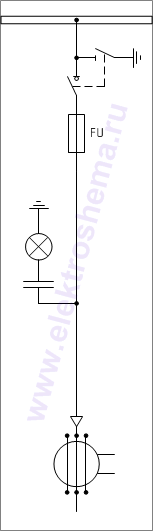

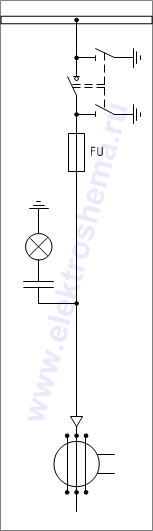

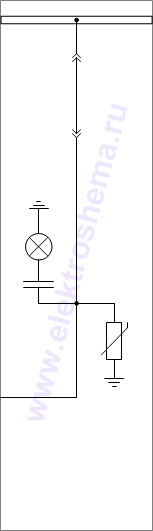

8.1 Шкаф с выключателем нагрузки, предохранителями и заземляющими ножами сверху. Ввод/вывод кабелем снизу. 8.2 Шкаф с выключателем нагрузки, предохранителем и двумя заземляющими ножами. Ввод/вывод кабелем снизу. 9 Шкаф с разъединителем. Ввод/вывод шинами сбоку.
КРУ «ELTEMA», схема 7.1. Схема главных цепей. КРУ «ELTEMA», схема 8.2. Схема главных цепей. КРУ «ELTEMA», схема 9. Схема главных цепей.

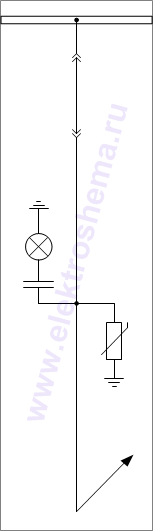

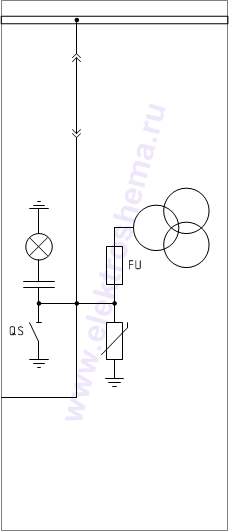

9.1 Шкаф с разъединителем и измерительными трансформаторами напряжения. Ввод/вывод шинами сбоку. 10 Шкаф с разъединителем. Ввод/вывод шинами назад.
КРУ «ELTEMA», схема 9.1. Схема главных цепей. КРУ «ELTEMA», схема 10. Схема главных цепей.

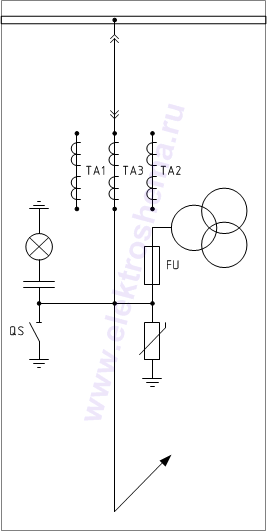

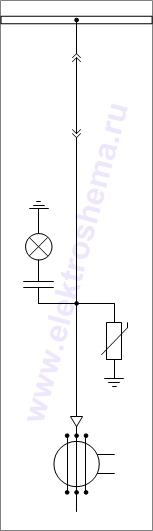

10.1 Шкаф с разъединителем и измерительными трансформаторами напряжения. Ввод/вывод шинами назад. 11 Шкаф с разъединителем. Ввод/вывод кабелем вниз.
КРУ «ELTEMA», схема 10.1. Схема главных цепей. КРУ «ELTEMA», схема 11. Схема главных цепей.

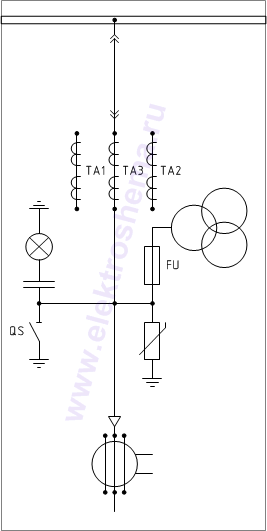

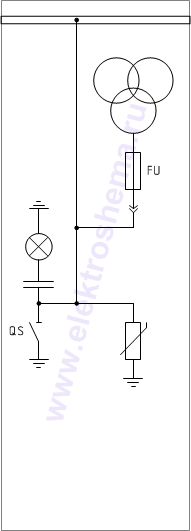

11.1 Шкаф с разъединителем и измерительными трансформаторами напряжения. Ввод/вывод кабелем вниз. 12 Шкаф с заземлителем сборных шин и измерительными трансформаторами напряжения.
КРУ «ELTEMA», схема 11.1. Схема главных цепей. КРУ «ELTEMA», схема 12. Схема главных цепей.

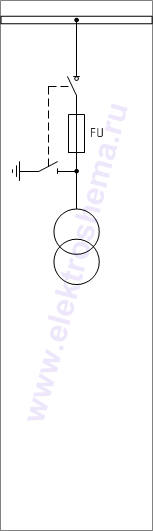

12.1 Шкаф с заземлителем сборных шин и двумя группами измерительных трансформаторов напряжения. 13 Шкаф с трансформатором собственных нужд. Подключение на сборные шины.
КРУ «ELTEMA», схема 12.1. Схема главных цепей. КРУ «ELTEMA», схема 13. Схема главных цепей.

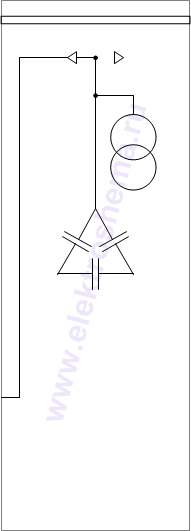

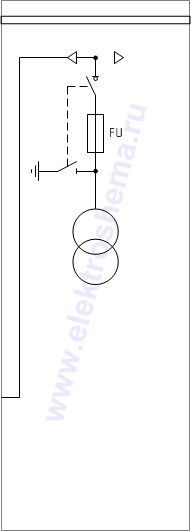

13.1 Шкаф с трансформатором собственных нужд. Подключение кабелем. 14 Шкаф с конденсаторной батареей. Подключение сбоку. 15 Боковая переходная панель. Шинный переход сбоку наверх.
КРУ «ELTEMA», схема 13.1. Схема главных цепей. КРУ «ELTEMA», схема 14. Схема главных цепей. КРУ «ELTEMA», схема 15. Схема главных цепей.

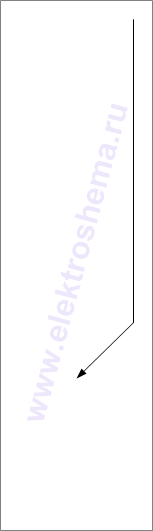

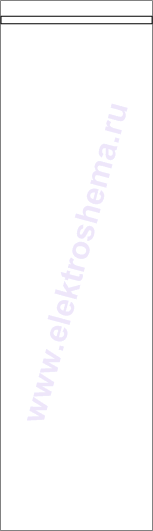

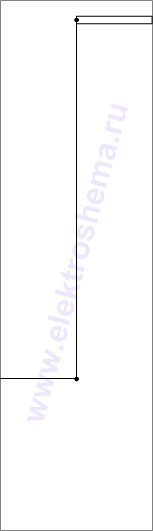

15.1 Боковая переходная панель. Шинный переход сбоку на сборные шины. 16 Задняя переходная панель. Шинный переход сзади наверх. 17 Шинный мост.
КРУ «ELTEMA», схема 15.1. Схема главных цепей. КРУ «ELTEMA», схема 16. Схема главных цепей. КРУ «ELTEMA», схема 17. Схема главных цепей.



В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
