Комплектные  распределительные  устройства  КВ-02-10

Схемы главных цепей

КВ-2-10-1 КВ-2-10-2 КВ-2-10-3 КВ-2-10-4

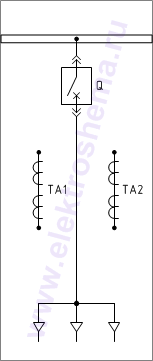

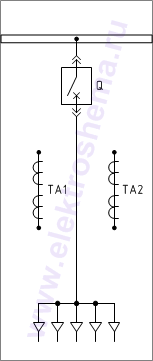

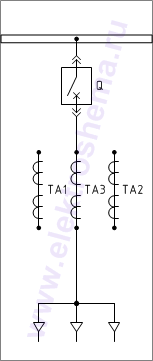

КРУ КВ-02-10-1. Схема главных цепей. КРУ КВ-02-10-2. Схема главных цепей. КРУ КВ-02-10-3. Схема главных цепей. КРУ КВ-02-10-4. Схема главных цепей.



КВ-2-10-5 КВ-2-10-6 КВ-2-10-7 КВ-2-10-8

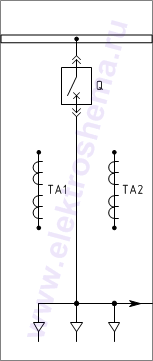

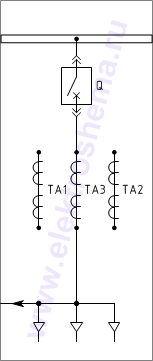

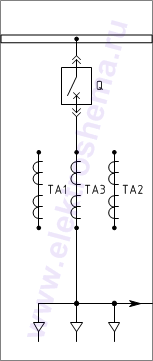

КРУ КВ-02-10-5. Схема главных цепей. КРУ КВ-02-10-6. Схема главных цепей. КРУ КВ-02-10-7. Схема главных цепей. КРУ КВ-02-10-8. Схема главных цепей.



КВ-2-10-9 КВ-2-10-10 КВ-2-10-11 КВ-2-10-12

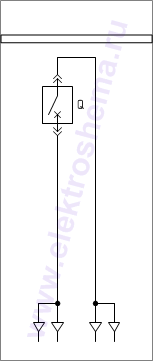

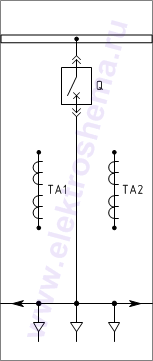

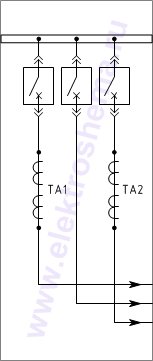

КРУ КВ-02-10-9. Схема главных цепей. КРУ КВ-02-10-10. Схема главных цепей. КРУ КВ-02-10-11. Схема главных цепей. КРУ КВ-02-10-12. Схема главных цепей.



КВ-2-10-13 КВ-2-10-14 КВ-2-10-15 КВ-2-10-16

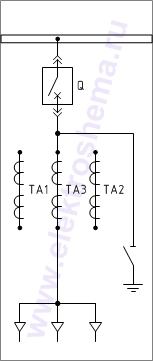

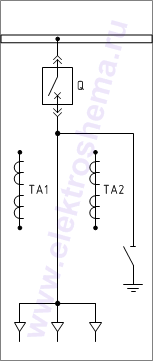

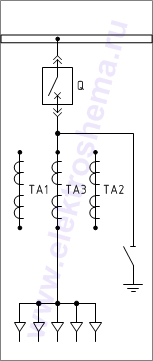

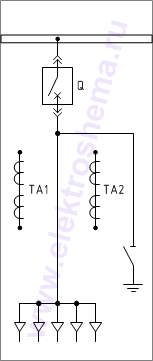

КРУ КВ-02-10-13. Схема главных цепей. КРУ КВ-02-10-14. Схема главных цепей. КРУ КВ-02-10-15. Схема главных цепей. КРУ КВ-02-10-16. Схема главных цепей.



КВ-2-10-17 КВ-2-10-18 КВ-2-10-19 КВ-2-10-20

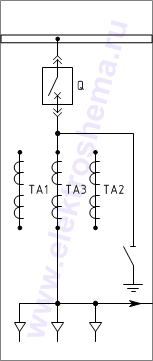

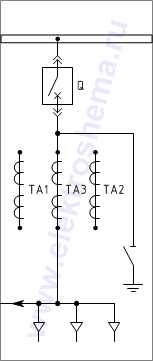

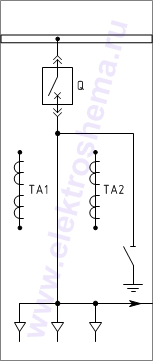

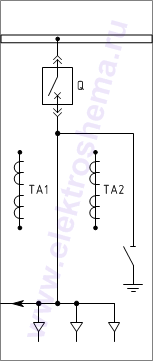

КРУ КВ-02-10-17. Схема главных цепей. КРУ КВ-02-10-18. Схема главных цепей. КРУ КВ-02-10-19. Схема главных цепей. КРУ КВ-02-10-20. Схема главных цепей.



КВ-2-10-21 КВ-2-10-22 КВ-2-10-23 КВ-2-10-24

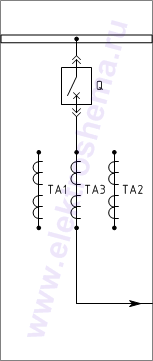

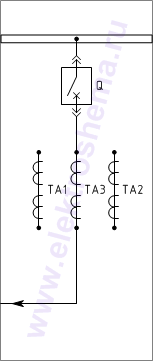

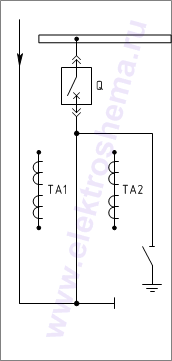

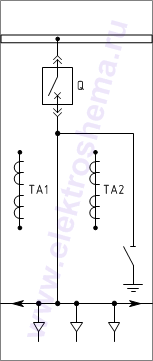

КРУ КВ-02-10-21. Схема главных цепей. КРУ КВ-02-10-22. Схема главных цепей. КРУ КВ-02-10-23. Схема главных цепей. КРУ КВ-02-10-24. Схема главных цепей.



КВ-2-10-25 КВ-2-10-26 КВ-2-10-27

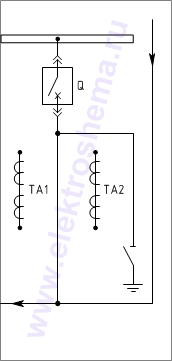

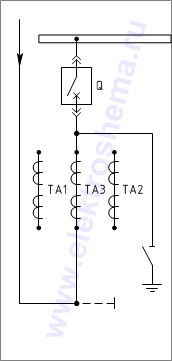

КРУ КВ-02-10-25. Схема главных цепей. КРУ КВ-02-10-26. Схема главных цепей. КРУ КВ-02-10-27. Схема главных цепей.



КВ-2-10-30 КВ-2-10-31 КВ-2-10-201

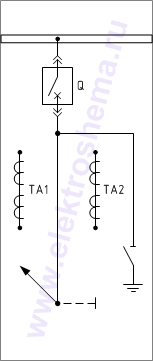

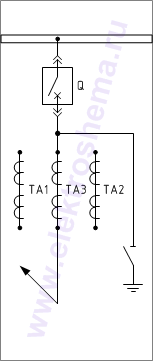

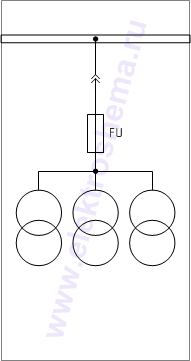

КРУ КВ-02-10-30. Схема главных цепей. КРУ КВ-02-10-31. Схема главных цепей. КРУ КВ-02-10-201. Схема главных цепей.



КВ-2-10-202 КВ-2-10-203 КВ-2-10-204

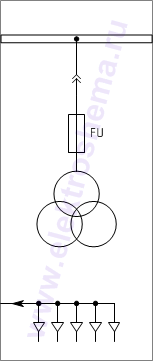

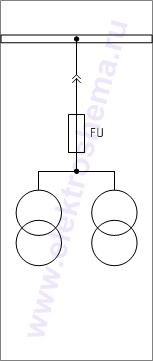

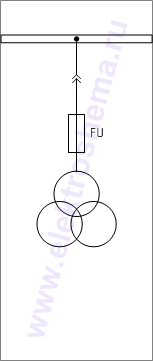

КРУ КВ-02-10-202. Схема главных цепей. КРУ КВ-02-10-203. Схема главных цепей. КРУ КВ-02-10-204. Схема главных цепей.



КВ-2-10-205 КВ-2-10-206 КВ-2-10-207

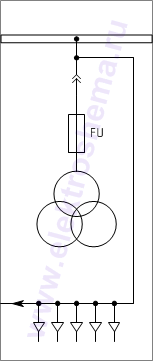

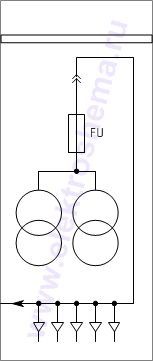

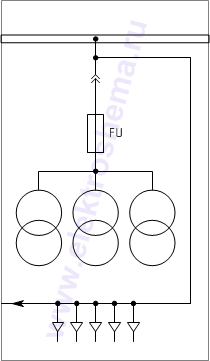

КРУ КВ-02-10-205. Схема главных цепей. КРУ КВ-02-10-206. Схема главных цепей. КРУ КВ-02-10-207. Схема главных цепей.



КВ-2-10-208 КВ-2-10-209 КВ-2-10-210 КВ-2-10-211

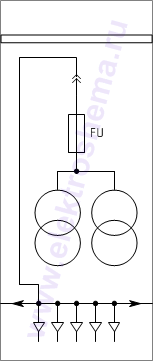

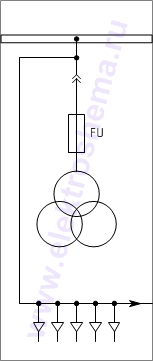

КРУ КВ-02-10-208. Схема главных цепей. КРУ КВ-02-10-209. Схема главных цепей. КРУ КВ-02-10-210. Схема главных цепей. КРУ КВ-02-10-211. Схема главных цепей.



КВ-2-10-212 КВ-2-10-213 КВ-2-10-214

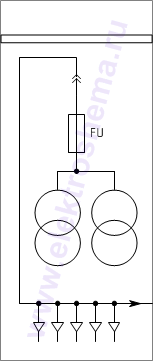

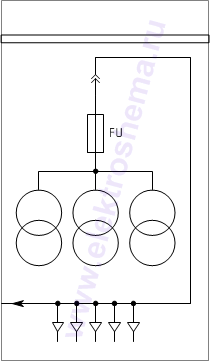

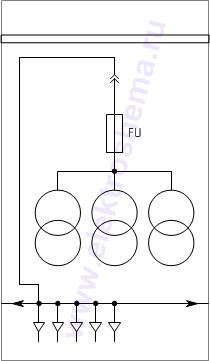

КРУ КВ-02-10-212. Схема главных цепей. КРУ КВ-02-10-213. Схема главных цепей. КРУ КВ-02-10-214. Схема главных цепей.



КВ-2-10-215 КВ-2-10-216 КВ-2-10-301

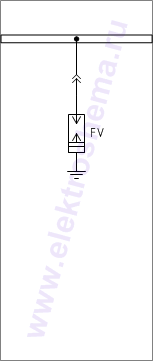

КРУ КВ-02-10-215. Схема главных цепей. КРУ КВ-02-10-216. Схема главных цепей. КРУ КВ-02-10-301. Схема главных цепей.



КВ-2-10-401 КВ-2-10-402 КВ-2-10-403 КВ-2-10-404

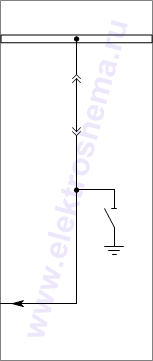

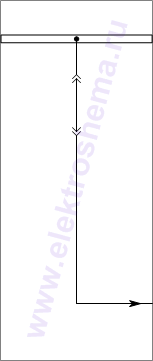

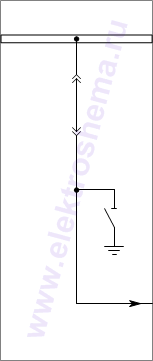

КРУ КВ-02-10-401. Схема главных цепей. КРУ КВ-02-10-402. Схема главных цепей. КРУ КВ-02-10-403. Схема главных цепей. КРУ КВ-02-10-404. Схема главных цепей.



КВ-2-10-405 КВ-2-10-406 КВ-2-10-407 КВ-2-10-408

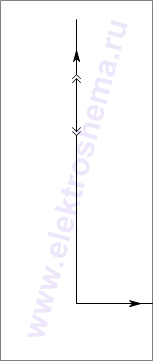

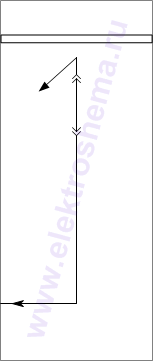

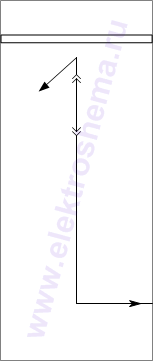

КРУ КВ-02-10-405. Схема главных цепей. КРУ КВ-02-10-406. Схема главных цепей. КРУ КВ-02-10-407. Схема главных цепей. КРУ КВ-02-10-408. Схема главных цепей.



КВ-2-10-501 КВ-2-10-502 КВ-2-10-503 КВ-2-10-504

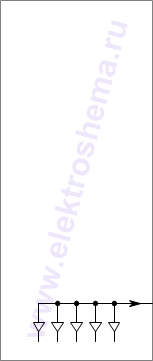

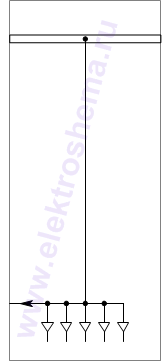

КРУ КВ-02-10-501. Схема главных цепей. КРУ КВ-02-10-502. Схема главных цепей. КРУ КВ-02-10-503. Схема главных цепей. КРУ КВ-02-10-504. Схема главных цепей.



КВ-2-10-601 КВ-2-10-602 КВ-2-10-603 КВ-2-10-604

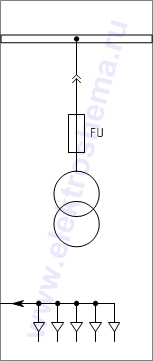

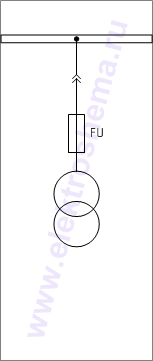

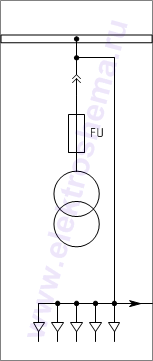

КРУ КВ-02-10-601. Схема главных цепей. КРУ КВ-02-10-602. Схема главных цепей. КРУ КВ-02-10-603. Схема главных цепей. КРУ КВ-02-10-604. Схема главных цепей.



КВ-2-10-605 КВ-2-10-606 КВ-2-10-607 КВ-2-10-901

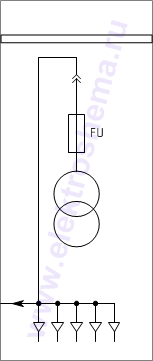

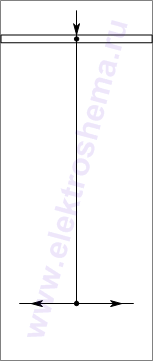

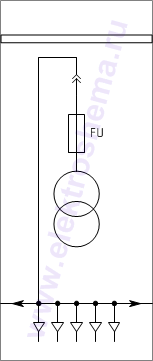

КРУ КВ-02-10-605. Схема главных цепей. КРУ КВ-02-10-606. Схема главных цепей. КРУ КВ-02-10-607. Схема главных цепей. КРУ КВ-02-10-901. Схема главных цепей.



КВ-2-10-902 КВ-2-10-903 КВ-2-10-904

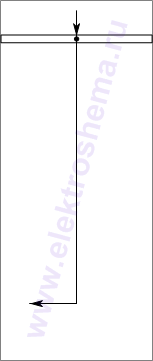

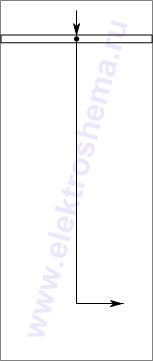

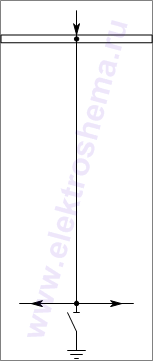

КРУ КВ-02-10-902. Схема главных цепей. КРУ КВ-02-10-903. Схема главных цепей. КРУ КВ-02-10-904. Схема главных цепей.



КВ-2-10-905 КВ-2-10-906

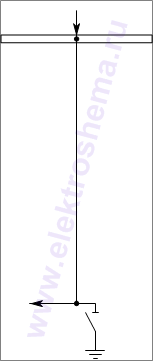

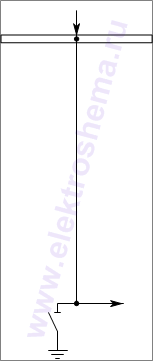

КРУ КВ-02-10-905. Схема главных цепей. КРУ КВ-02-10-906. Схема главных цепей.



В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
