Камеры одностороннего обслуживания серии КСО-207В

Схемы главных цепей



01 Ввод или
отходящая линия
02 Ввод или
отходящая линия
03 Ввод или
отходящая линия
04 Ввод или
отходящая линия

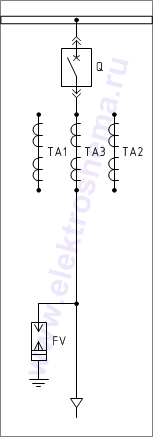

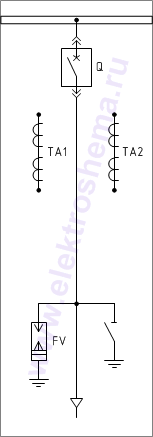

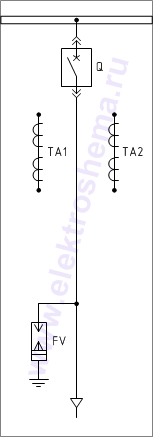

КСО-207В-01. Схема главных цепей. КСО-207В-02. Схема главных цепей. КСО-207В-03. Схема главных цепей. КСО-207В-04. Схема главных цепей.



05 Ввод или
отходящая линия
06 Ввод или
отходящая линия
07 Ввод или
отходящая линия
08 Ввод или
отходящая линия

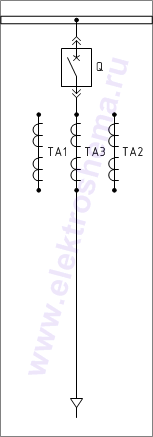

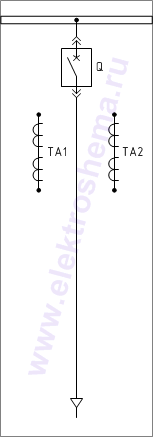

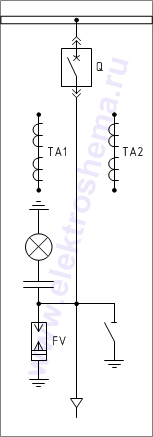

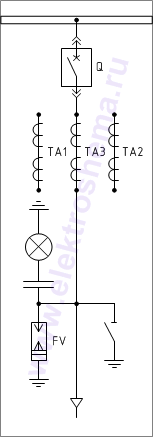

КСО-207В-05. Схема главных цепей. КСО-207В-06. Схема главных цепей. КСО-207В-07. Схема главных цепей. КСО-207В-08. Схема главных цепей.



09 Ввод или
отходящая линия
10 Ввод или
отходящая линия
11 Ввод или
отходящая линия
12 Ввод или
отходящая линия

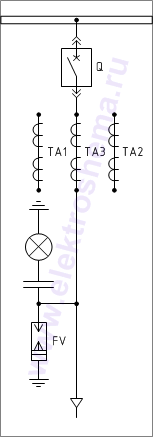

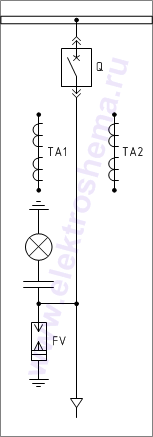

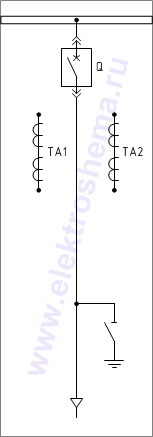

КСО-207В-09. Схема главных цепей. КСО-207В-10. Схема главных цепей. КСО-207В-11. Схема главных цепей. КСО-207В-12. Схема главных цепей.



13 Секционный выключатель 14 Секционный выключатель 15 Секционный выключатель 16 Секционный выключатель

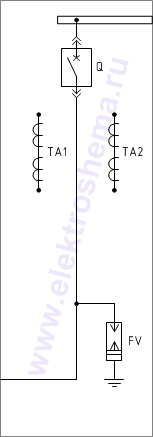

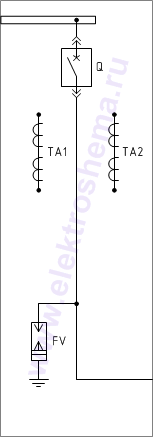

КСО-207В-13. Схема главных цепей. КСО-207В-14. Схема главных цепей. КСО-207В-15. Схема главных цепей. КСО-207В-16. Схема главных цепей.



17 Секционный выключатель 18 Секционный выключатель 19 Секционный выключатель 20 Секционный выключатель

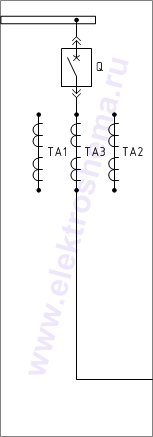

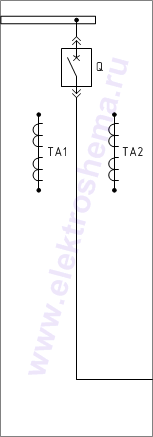

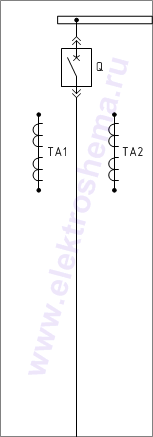

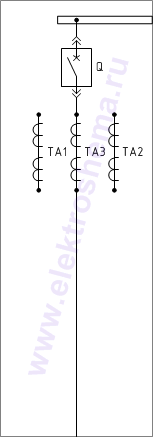

КСО-207В-17. Схема главных цепей. КСО-207В-18. Схема главных цепей. КСО-207В-19. Схема главных цепей. КСО-207В-20. Схема главных цепей.



21 Секционный выключатель 22 Секционный выключатель 23 Секционный выключатель 24 Секционный выключатель

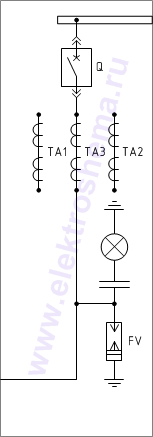

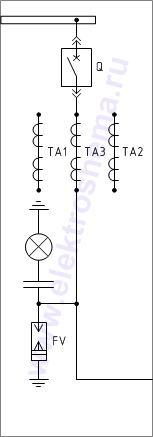

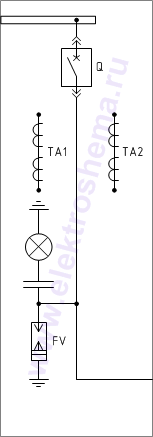

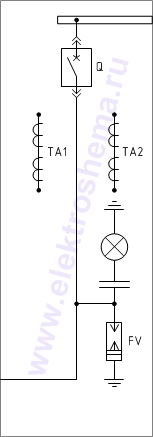

КСО-207В-21. Схема главных цепей. КСО-207В-22. Схема главных цепей. КСО-207В-23. Схема главных цепей. КСО-207В-24. Схема главных цепей.



25 Шинный разъединитель 26 Шинный разъединитель 27 Шинный разъединитель 28 Шинный разъединитель

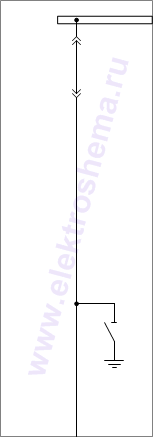

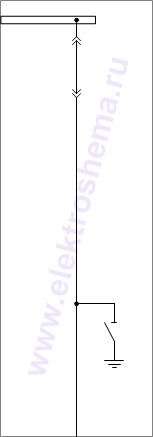

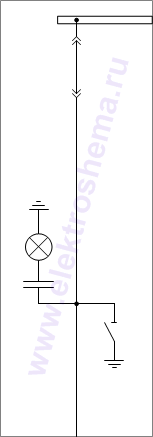

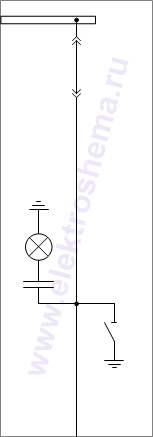

КСО-207В-25. Схема главных цепей. КСО-207В-26. Схема главных цепей. КСО-207В-27. Схема главных цепей. КСО-207В-28. Схема главных цепей.



29 Шинный разъединитель 30 Шинный разъединитель 31 ТСН 32 ТН

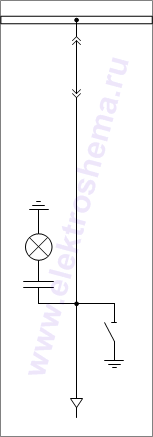

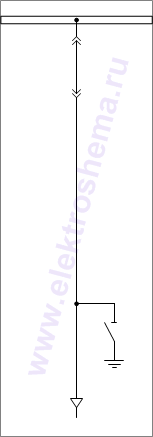

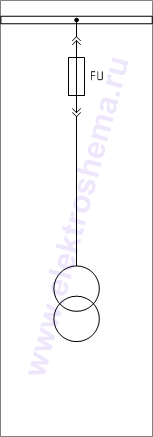

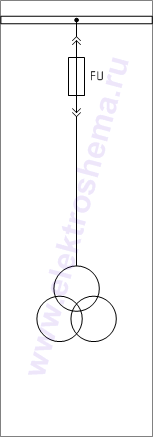

КСО-207В-29. Схема главных цепей. КСО-207В-30. Схема главных цепей. КСО-207В-31. Схема главных цепей. КСО-207В-32. Схема главных цепей.



33 Заземление сборных шин 34 Камера с выключателем нагрузки 35 Камера с выключателем нагрузки 36 Камера собственных нужд

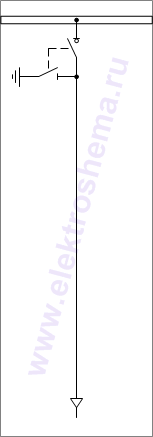

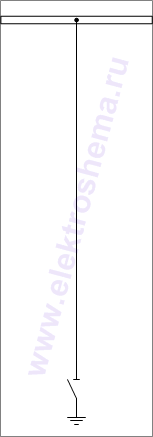

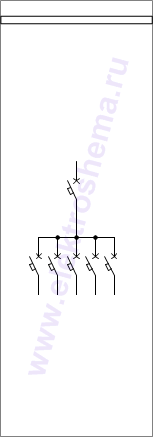

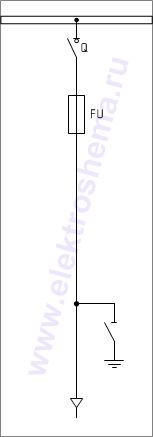

КСО-207В-33. Схема главных цепей. КСО-207В-34. Схема главных цепей. КСО-207В-35. Схема главных цепей. КСО-207В-36. Схема главных цепей.





В материале использованы изображения из библиотеки Visio «РУ - схемы главных цепей»
