Комплект для создания чертежей и схем в Visio Инженерные системы

Библиотека трафаретов Visio «Инженерные системы» позволит чертить схемы инженерных сетей и схемы расположения инженерного оборудования на планах в соответствии с требованиями стандартов.

Начинающим пользователям программы Visio руководство в формате видео, входящее в комплект, позволит освоить черчение инженерных схем в кратчайшие сроки.

Область применения трафаретов Visio «Инженерные системы» — черчение схем сетей и схем расположения на планах:

санитарно-технических,
отопления,
вентиляции,
газоснабжения,
гидравлических и пневматических,
энергетических.

В состав библиотеки трафаретов Visio «Инженерные системы» входит более 1700 фигур — символов условных обозначений элементов схем по стандартам ЕСКД и СПДС.

Состав комплекта для Visio «Инженерные системы»

Трафареты шаблонов и символов «Общие решения

Основные надписи. ГОСТ 2.104–68 (2002)
Соединители
Текст
Текстовые выноски
Текстовые документы. ГОСТ 2.106–96
Материалы в сечении. ГОСТ 2.306

Трафареты шаблонов и символов Visio «Общие решения»

Трафареты обозначений общего применения по ГОСТ 2.721

1. Обозначения направлений распространения тока, сигнала, информации и потока энергии, жидкости и газа
2. Обозначения направления движения
3. Обозначения линий механической связи
4. Обозначения передачи
5. Обозначения регулирования, саморегулирования и преобразования
6. Обозначения элементов привода и управляющих
6а. Общие элементы условных графических обозначений, линии для выделения и разделения частей схемы и для экранирования
6б. Обозначения заземления и возможных повреждений изоляции
6в. Обозначения электрических связей, проводов, кабелей и шин
6г. Обозначения рода тока и напряжения
6д. Обозначения видов обмоток в изделиях
6е. Обозначения форм импульсов
6ж. Обозначения сигналов
6з. Обозначения видов модуляции
6и. Обозначения появления реакций при достижении определённых величин
6к. Обозначения веществ (сред)
6л. Обозначение воздействий, эффектов, зависимостей
6м. Обозначения излучений
6н. Обозначения прочих квалифицирующих символов

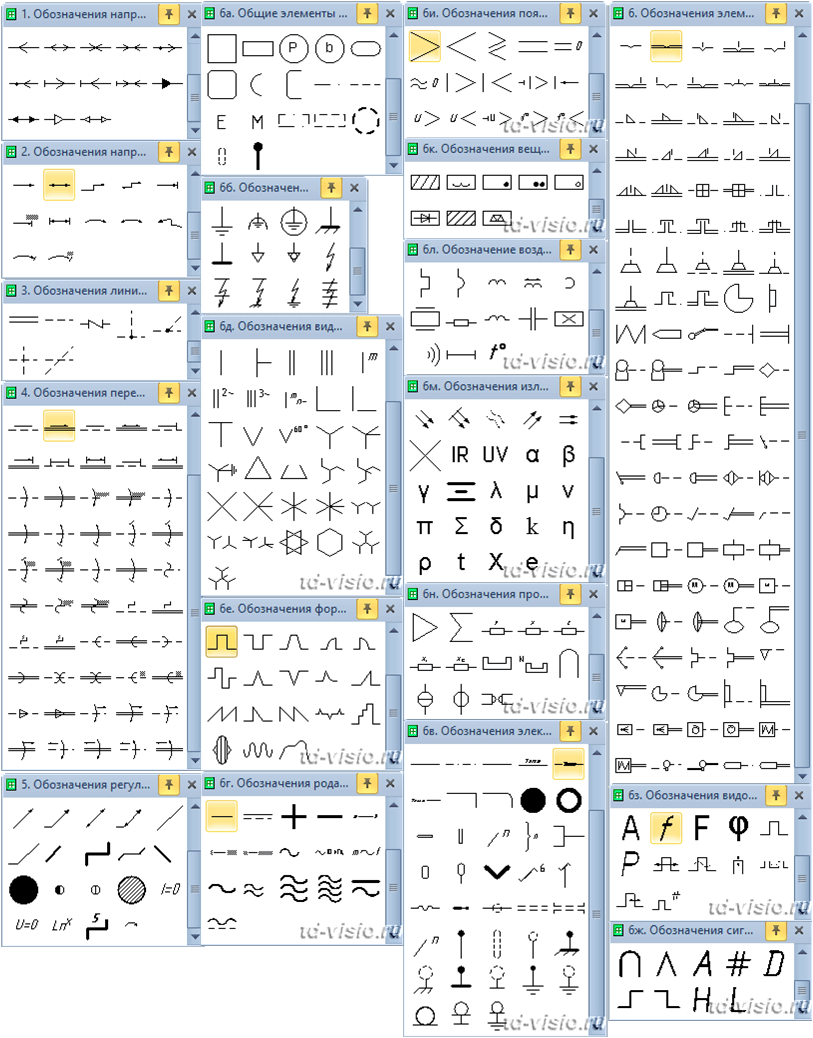

Трафареты Visio обозначений общего применения по ГОСТ 2.721

Трафареты обозначений «Кондиционеры рабочей среды, ёмкости гидравлические и пневматические» по ГОСТ 2.780

Аккумуляторы
Вспомогательное оборудование
Гидробак и смазочный бак
Конденсаторы рабочей среды

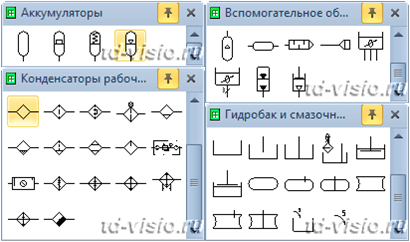

Трафареты Visio обозначений по ГОСТ 2.780

Трафареты обозначений «Машины гидравлические и пневматические» по ГОСТ 2.782

Гидро- (пневмо)моторы
Насос-моторы
Насосы, вентиляторы
Насосы
Обозначения зависимости направления вращения
Цилиндры

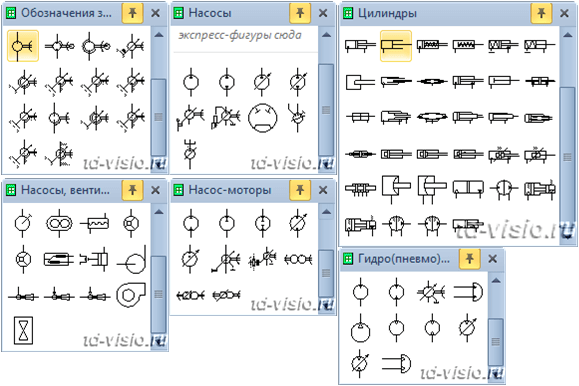

Трафареты Visio обозначений по ГОСТ 2.782

Трафареты символов «Элементы трубопроводов» по ГОСТ 2.784

Компенсатор, вставка
Конец трубопровода
Опора, подвеска трубопровода
Соединения трубопроводов
Элементы трубопровода

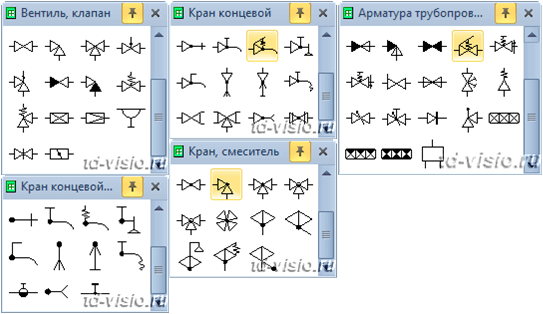

Трафареты символов «Арматура трубопроводная» по ГОСТ 2.785

Арматура трубопроводная (судостроение)
Вентиль, клапан
Кран концевой (упрощённое)
Кран концевой
Кран, смеситель

Трафареты обозначений «Аппараты теплообменные» по ГОСТ 2.789

Элементы, осуществляющие теплообмен
Теплообменные аппараты
Аппараты теплообменные, имеющие собственные условные графические обозначения

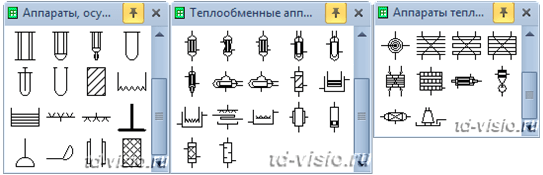

Трафареты обозначений Visio по ГОСТ 2.789

Трафареты обозначений «Санитарно-технические системы» по ГОСТ 21.205

Буквенно-цифровые обозначения трубопроводов
Арматура трубопроводная
Баки, насосы, вентиляторы
Внутренние водопроводы и канализации на планах
Внутренние водопроводы и канализации спереди, сбоку, разрезах, схемах
Обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода
Отопление, вентиляция, кондиционирование на планах
Отопление, вентиляция, кондиционирование спереди, сбоку, разрезах, схемах
Элементы общего применения
Элементы трубопроводов
