Таблица 1. Обозначения, построенные по функциональным признакам.

Наименование Обозначение
1. Насос нерегулируемый: - с нереверсивным потоком Насос нерегулируемый
- с реверсивным потоком Насос нерегулируемый
2. Насос регулируемый: - с нереверсивным потоком Насос регулируемый
- с реверсивным потоком Насос регулируемый
3. Насос регулируемый с ручным управлением и одним направлением вращения Насос регулируемый с ручным управлением
4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом Насос, регулируемый по давлению
5. Насос-дозатор Насос-дозатор
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом) Детальное Упрощенное
Насос многоотводный Насос многоотводный
7. Гидромотор нерегулируемый: - с нереверсивным потоком Гидромотор нерегулируемый
- с реверсивным потоком Гидромотор нерегулируемый

8. Гидромотор регулируемый:

- с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала

Гидромотор регулируемый
9. Поворотный гидродвигатель Поворотный гидродвигатель
10. Компрессор Компрессор
11. Пневмомотор нерегулируемый: - с нереверсивным потоком Пневмомотор нерегулируемый
- с реверсивным потоком Пневмомотор нерегулируемый
12. Пневмомотор регулируемый: - с нереверсивным потоком Пневмомотор регулируемый
- с реверсивным потоком Пневмомотор регулируемый
13. Поворотный пневмодвигатель Поворотный пневмодвигатель
14. Насос-мотор нерегулируемый: - с одним и тем же направлением потока Насос-мотор нерегулируемый
- с реверсивным направлением потока Насос-мотор нерегулируемый
- с любым направлением потока Насос-мотор нерегулируемый
15. Насос-мотор регулируемый: - с одним и тем же направлением потока Насос-мотор регулируемый
- с реверсивным направлением потока Насос-мотор регулируемый
- с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения Насос-мотор регулируемый
16. Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N) Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управление
17. Объемная гидропередача: - с нерегулируемым насосом и мотором, с одним направлением потока и одним направлением вращения Объемная гидропередача
- с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью Объемная гидропередача
- с нерегулируемым насосом и одним направлением вращения Объемная гидропередача
18. Цилиндр одностороннего действия: Детальное Упрощенное
- поршневой без указания способа возврата штока, пневматический
Цилиндр одностороннего действия
Цилиндр одностороннего действия
- поршневой с возвратом штока пружиной, пневматический Цилиндр одностороннего действия Цилиндр одностороннего действия
- поршневой с выдвижением штока пружиной, гидравлический Цилиндр одностороннего действия Цилиндр одностороннего действия
- плунжерный Цилиндр одностороннего действия
- телескопический с односторонним выдвижением, пневматический Цилиндр одностороннего действия
- телескопический с двухсторонним выдвижением Цилиндр одностороннего действия
19. Цилиндр двухстороннего действия: Детальное Упрощенное
- с односторонним штоком, гидравлический Цилиндр двухстороннего действия Цилиндр двухстороннего действия
- с двухсторонним штоком, пневматический Цилиндр двухстороннего действия Цилиндр двухстороннего действия
- телескопический с односторонним выдвижением, гидравлический Цилиндр двухстороннего действия

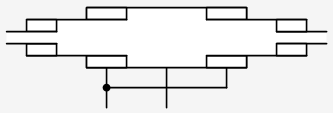

- телескопический с двухсторонним выдвижением Цилиндр двухстороннего действия
20. Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение) Детальное Упрощенное
Цилиндр дифференциальный Цилиндр дифференциальный
21. Цилиндр двухстороннего действия с подводом рабочей среды через шток: - с односторонним штоком Цилиндр двухстороннего действия с подводом рабочей среды через шток
- с двухсторонним штоком Цилиндр двухстороннего действия с подводом рабочей среды через шток
22. Цилиндр двухстороннего действия с постоянным торможением в конце хода: - со стороны поршня Цилиндр двухстороннего действия с постоянным торможением в конце хода
- с двух сторон Цилиндр двухстороннего действия с постоянным торможением в конце хода
23. Цилиндр двухстороннего действия с регулируемым торможением в конце хода: - со стороны поршня Цилиндр двухстороннего действия с постоянным торможением в конце хода
- с двух сторон и соотношением площадей 2:1 Детальное Упрощенное
Цилиндр двухстороннего действия с постоянным торможением в конце хода Цилиндр двухстороннего действия с постоянным торможением в конце хода
Примечание – При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня
24. Цилиндр двухкамерный двухстороннего действия илиндр двухкамерный двухстороннего действия
25. Цилиндр мембранный: - одностороннего действия Цилиндр мембранный
- двухстороннего действия Цилиндр мембранный
26. Пневмогидравлический вытеснитель с разделителем: - поступательный Пневмогидравлический вытеснитель с разделителем
- вращательный Пневмогидравлический вытеснитель с разделителем
27. Поступательный преобразователь: - с одним видом рабочей среды Поступательный преобразователь
- с двумя видами рабочей среды Поступательный преобразователь
28. Вращательный преобразователь: - с одним видом рабочей среды Вращательный преобразователь
- с двумя видами рабочей среды Вращательный преобразователь
29. Цилиндр с встроенными механическими замками Цилиндр с встроенными механическими замками



В материале использованы изображения условных обозначений из Бибилотеки Visio Инженерные системы, предназначенной для создания чертежей и схем отопления, вентиляции, газоснабжения, санитарно-технических систем, энергетического оборудования и т.д.
