Описание

Автоматические выключатели серии ВА88 являются электрическими коммутационными аппаратами трехфазного исполнения (трех- и четырехполюсные).
ВА88 снабжены двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласо­ванными характеристиками. Предусмотрены 6 типоиспол-нений на номинальные коммутируемые токи от 125 до 1600А с промежуточными уставками электротепловых расцепителей.


Преимущества

  • Высокая коммутационная способность
  • Уменьшенные габариты
  • Большой ассортимент аксессуаров
  • Простота и удобство монтажа аксессуаров
  • Работает в любом положении относительно вертикали
  • В комплект поставки входят крепежные винты, луженые медные кабельные наконечники
  • Насечки на контактах, исключающие перегрев и оплавление проводов за счет надежной фиксации в местах присоединения
  • Срок службы не менее 15 лет

Назначение изделия.

Автоматические выключатели серии ВА88 применя­ются для групповой защиты в жилом и гражданском строительстве, производственных объектов, электроподстанций, распределительных пунктов. Выключатели устанавливают в электрощитах со степенью защиты по ГОСТ 14254-96 не ниже IP30.


Принцип действия.

Выключатель ВА88 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки "Тест" проверки механизма отключения выключателя. Основание является несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления с системой подвижных контактов, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента "сброса" механизма управления. "Сброс" механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты (9) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Система дугогашения выключателей в исполнениях ВА88-32 и 33 (до 160А) состоит из дугогасящих решеток со стальными никелированными вкладышами; в исполнении ВА88-35 (250А) и выше применены дополнительные распылители дуги в виде ЮЛС1ЫХ перфорированных стальных пластин веселенных в крышку. Тем не менее, при установке выключателей в замкнутый объём распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.



Тип
изделия
ВА 88-32 ВА 88-33 ВА 88-35 ВА 88-37 ВА 88-40 ВА 88-43
Габаритные размеры, мм W2 76,2 90 105 140 210 210
W1 103 120 140 184 280 280
H 91 93 135 135 167,5 204,5
H1 70 70 103,5 103,5 103,5 138,5
L 120 120 170 254 268 406
L3 170* 170* 235 310 365 540
Присоединительные размеры, мм A1 25 30 35 44 70 70
A2 50 60 70 87,5 140 140
B1 100 100 139 214 237 378
H2 - - 31 31 4,5 -
H3 25,5 27,5 25 25 36,5 -
L1 45 45 105 105 105 105
L2 154* 154* 210 285 345 -
W 50 60 70 87,5 140 140
D1 5 5 6 6 3 6
D2 - - 8,5 11 11 -

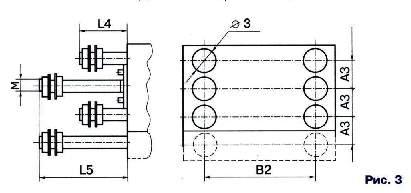

Тип изделия Выдвижное исполнение
  A3 B2 L4 L5 D3 M
ВА 88-32 25 102 42 75 18 М8
ВА 88-33 30 102 42 75 18 М8
ВА 88-35 35 143 55 100 24 М12
ВА 88-37 43,75 218 62 108 30 М16
ВА 88-40 70 241 68 68 50 М24х2
ВА 88-43 70 315 - - 80 -

* - при комплектации наконечниками-переходниками



Наименование параметра ВА 88-32 ВА 88-33 ВА 88-35 ВА 88-37 ВА 88-40 ВА 88-43
Номинальное рабочее напряжение Ue, В ~400
Номинальная частота тока сети, Гц 50
Максимальный номинальный ток (установочный габарит) Inm, А 125 125 160 250 400 800 1600
Номинальный ток теплового расцепителя In, А 12,5; 16; 20; 25; 32; 40 50; 63; 80; 100; 125 16; 20; 25;
32; 40; 50; 63; 80; 100; 125; 160
125; 160; 200; 250 250; 315; 400 400; 500; 630; 800 800; 1000; 1250; 1600
Уставка по току срабатывания электромагнитного расцепителя 500A 10 In 10 In 10 In 10 In 10 In Регулир.
Номинальная рабочая наибольшая отключающая способность Ics, кА 12,5 17,5 25 35 35 50
Номинальная предельная наибольшая отключающая способность lcu, кА 25 35 35 35 35 50
Номинальный кратковременно выдерживаемый ток lcw при t>0,25c, кА - - - - - -
Категория применения по ГОСТ 50030.2-99 A A A A A B
Механическая износостойкость, циклов В-О, не менее 8500 7000 7000 4000 4000 2500
Электрическая износостойкость, циклов В-О, не менее 1500 1000 1000 1000 1000 500
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ3
Степень защиты по ГОСТ 14254-96 IP00 (по контактным зажимам)
Режим работы Продолжительный
Наличие драгметаллов (серебро), г Сплав (композит) серебро-окись кадмия

Тепловые оасцвпитвли ВА88-33/35/37 имеют регулируемую уставку от 0,7 до 1,0 In

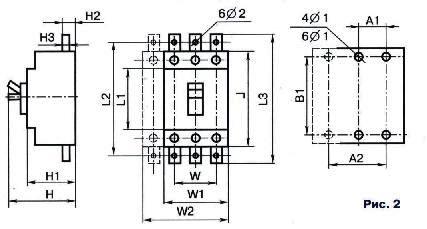

Габаритные и установочные размеры.
Габаритные и установочные размеры.
Габаритные и установочные размеры.



Внутреннее устройство.


1. Корпус из термостойкой ABS-пластмассы
2. Присоединительные зажимы неподвижных силовых контактов
3. Неподвижные силовые контакты
4. Дугогасительная камера
5. Рукоятка механизма управления
6. Система подвижных контактов
7. Изолирующая рейка
8. Плоская рейка
9. Регулировочные винты

СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС CN.ME86.B00100 СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС CN.ME86.B00101

Внутреннее устройство.
